Aggiunta di una struttura Supporto barra dei punti rivolta verso il basso

1. Assicurarsi di avere un setup additivo con una macchina additiva SLA o MPBF selezionata.

2. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Additivo > Supporti > Supporto barra dei punti rivolta verso il basso .

   Viene visualizzata la finestra di dialogo Supporto barra dei punti rivolta verso il basso.

3. Con l'opzione Modello supportato attiva, nell'area grafica, fare clic sui corpi solidi, sulle facce dei corpi solidi o sui gruppi facce mesh che si desidera supportare.

   Suggerimento: Per evitare la generazione di supporti in determinate aree, selezionare la casella di controllo Evita, verificare che l'opzione Modello evitato sia attiva, quindi, nell'area grafica, fare clic sui corpi solidi, sulle facce di corpi solidi o sui gruppi facce mesh.

4. Immettere un Angolo di sporgenza supporto compreso tra 0 e 90 gradi per specificare l'angolo rispetto al piano orizzontale in cui sono richiesti i supporti.

5. Immettere una Distanza ancoraggio per specificare la separazione tra i supporti sulla piattaforma di costruzione.

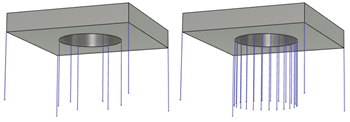

   Esempio di una distanza ancoraggio grande (a sinistra) e piccola (a destra).

6. Scegliere una Forma punta supportata per decidere dove è possibile aggiungere supporti.

   • Appuntito: aggiunge supporti in corrispondenza degli angoli (vertici).
   • Smussato dal rilevamento del cluster: aggiunge supporti in aree critiche al centro di cluster di triangoli connessi.
   • Nodo appuntito al di fuori del cluster: aggiunge supporti in corrispondenza degli angoli (vertici) che non si trovano all'interno di un cluster di triangoli connessi.

7. Nella scheda Proprietà della barra, scegliere le opzioni per Dimensioni barrae Forma barra per specificare lo spessore dei supporti e determinare la forma della sezione trasversale dei supporti.



   Esempio di forme della barra: Croce (a sinistra), Barra continua e tubo di tratteggio singolo (centrale a sinistra), Croce continua (centrale a destra) e Tratteggio (a destra). La forma di un tubo di tratteggio singolo è identica a quella di una barra continua, ma il modo in cui il tubo di tratteggio singolo viene tagliato durante l'esportazione è diverso.

8. Passaggi facoltativi:

   • Per garantire che i supporti della barra terminino ad angolo retto sulla superficie supportata, nella scheda Proprietà barra selezionare la casella di controllo Angolo retto su parte.
   • Per creare connessioni da supporto a parte che semplifichino l'interruzione manuale dei supporti, nella scheda Connessioni, selezionare la casella di controllo Punto di interruzione e scegliere il Tipo di punto di interruzione.
   • Per evitare un ispessimento dei supporti in corrispondenza della piattaforma di costruzione, nella scheda Connessioni, deselezionare la casella di controllo Riempimento su piattaforma.

9. Fare clic su OK.

   I supporti vengono generati e, nel browser, sotto il nodo Supporti, viene aggiunto un elemento derivato Supporto barra dei punti rivolta verso il basso.

   Suggerimento: Per riutilizzare queste impostazioni di supporto in seguito, fare clic con il pulsante destro del mouse sull'elemento derivato e scegliere Salva come modello per aggiungerlo alla Libreria Template.

Se il setup utilizza una macchina additiva MPBF, è ora possibile generare e quindi simulare il percorso utensile additivo. In caso contrario, esportare il file di costruzione.
