Aggiunta di una struttura Spigolo con supporto barra

  1. Assicurarsi di avere un setup additivo con una macchina additiva SLA o MPBF selezionata.

  2. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Additivo > Supporti > Spigolo con supporto barra edge with bar support icon.

    Viene visualizzata la finestra di dialogo Spigolo con supporto barra.

  3. Con l'opzione Modello supportato attiva, nell'area grafica, fare clic sui corpi solidi, sulle facce dei corpi solidi o sui gruppi facce mesh che si desidera supportare.

    Suggerimento: Per evitare la generazione di supporti in determinate aree, selezionare la casella di controllo Evita, verificare che l'opzione Modello evitato sia attiva, quindi, nell'area grafica, fare clic sui corpi solidi, sulle facce di corpi solidi o sui gruppi facce mesh.
  4. Nella scheda Generale, immettere un valore Angolo massimo rispetto al piano XY per specificare l'angolo degli spigoli, al di sotto del quale vengono aggiunti i supporti.

    maximum angle to xy-plane

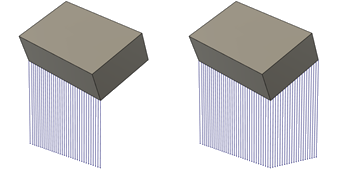

    Esempio di un angolo massimo rispetto al piano XY di 20 gradi (sinistra) e 35 gradi (destra).

  5. Immettere un valore Distanza barra per specificare la distanza massima tra i supporti delle singole barre.

  6. Immettere un Valore Z minimo e un Valore Z massimo per specificare le altezze minime e massime, tra le quali vengono aggiunti i supporti.

    example

    Esempio di supporti barra con un valore Z minimo di 30 mm e un valore Z massimo di 40 mm.

  7. Nella scheda Proprietà della barra, scegliere le opzioni per Dimensioni barrae Forma barra per specificare lo spessore dei supporti e determinare la forma della sezione trasversale dei supporti.

    bar contour

    Esempio di forme della barra: Croce (a sinistra), Barra continua e tubo di tratteggio singolo (centrale a sinistra), Croce continua (centrale a destra) e Tratteggio (a destra). La forma di un tubo di tratteggio singolo è identica a quella di una barra continua, ma il modo in cui il tubo di tratteggio singolo viene tagliato durante l'esportazione è diverso.

  8. Passaggi facoltativi:

    • Per garantire che i supporti della barra terminino ad angolo retto sulla superficie supportata, nella scheda Proprietà barra selezionare la casella di controllo Angolo retto su parte.

    • Per creare connessioni da supporto a parte che semplifichino l'interruzione manuale dei supporti, nella scheda Connessioni, selezionare la casella di controllo Punto di interruzione e scegliere il Tipo di punto di interruzione.

    • Per evitare un ispessimento dei supporti in corrispondenza della piattaforma di costruzione, nella scheda Connessioni, deselezionare la casella di controllo Riempimento su piattaforma.

  9. Fare clic su OK.

    I supporti vengono generati e, nel browser, sotto il nodo Supporti, viene aggiunto un elemento derivato Spigolo con supporto barra.

    Suggerimento: Per riutilizzare queste impostazioni di supporto in seguito, fare clic con il pulsante destro del mouse sull'elemento derivato e scegliere Salva come modello per aggiungerlo alla Libreria Template.

Se il setup utilizza una macchina additiva MPBF, è ora possibile generare e quindi simulare il percorso utensile additivo. In caso contrario, esportare il file di costruzione.

Nota: Questa lavorazione è disponibile solo quando si seleziona una macchina additiva con funzionalità SLA/DLP o MPBF.
