Visualizzazione della mesh per uno studio Simulazione del processo
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Se è stata generata una mesh preliminare, è possibile visualizzarla nell'ambiente contestuale Risultati prima di risolvere la simulazione del processo additivo.
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Additivo > Simulazione del processo > Vista mesh

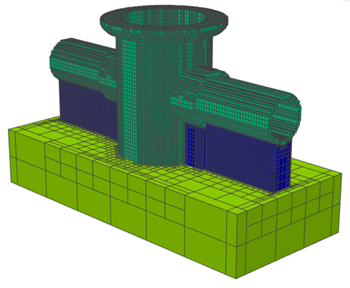

.Si apre l'ambiente contestuale Risultati, che mostra la mesh. La mesh è colorata per mostrare la parte, la piattaforma di costruzione e le eventuali strutture di supporto ed elementi sottovincolati.
Esaminare la mesh per verificare che la parte, la piattaforma di costruzione e, se applicabile, tutte le relative strutture di supporto siano state definite in una mesh e che la rappresentazione geometrica sia corretta.
Suggerimento È necessaria una mesh sufficientemente fine per garantire che i risultati simulati siano accurati. Continuare a risolvere la simulazione del processo additivo con mesh progressivamente più fini fino a raggiungere la convergenza.
Passaggi facoltativi:
Per passare dalla visualizzazione all'occultamento degli spigoli degli elementi mesh, fare clic su Modifica > Attiva/disattiva spigoli elemento
.Per aprire la posizione della cartella in cui sono archiviati i file, fare clic su Modifica > Apri cartella risultati
.Per risolvere la simulazione del processo additivo, fare clic su Modifica > Risolvi
.
Fare clic su Termina risultati
.L'ambiente contestuale Risultati viene chiuso.
Suggerimento Per accedere nuovamente all'ambiente contestuale Risultati, nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Additivo > Simulazione del processo > Vista mesh
Se la mesh deve essere affinata, è possibile aggiornare le impostazioni.
Suggerimento È necessaria una mesh sufficientemente fine per garantire che i risultati simulati siano accurati. Continuare a risolvere la simulazione del processo additivo con mesh progressivamente più fini fino a raggiungere la convergenza.
Nota Questa lavorazione è disponibile solo quando si seleziona una macchina con funzionalità MPBF additive.
