Esempio di ispezione manuale mediante misurazioni indirette

Per determinate distanze tra le lavorazioni, è possibile scegliere se misurarle direttamente o indirettamente. Tali distanze includono:

• Distanze da centro a centro tra due fori o bugne, e

• Distanze tra superficie e centro tra una superficie piana e un foro o una bugna.

Se lo strumento di misurazione supporta la misurazione delle distanze da centro a centro e da superficie a centro, è possibile continuare a misurare il risultato direttamente.

Tuttavia, se lo strumento di misurazione non supporta direttamente tale misurazione, è possibile usare Fusion per calcolare la distanza anziché utilizzare altre misurazioni.

Esempio di flusso di lavoro

Il seguente esempio mostra come misurare la distanza tra:

• la distanza tra due fori misurando i diametri dei fori e la distanza massima tra i fori, e

• la distanza tra un foro e una superficie piana misurando il diametro del foro e la distanza massima tra il foro e la superficie piana.

Creare un'ispezione manuale:

1. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Ispezione > Manuale > Crea ispezione manuale .

   Si apre la finestra di dialogo Crea ispezione manuale.

2. Creare un elemento Da centro a centro :

   1. Nell'area grafica, fare clic sul primo foro.

   2. Tenere premuto il tasto Shift, quindi fare clic sul secondo foro.

      Viene creato un elemento nell'ispezione manuale.

   3. Nell'elenco Metodo di misurazione della finestra di dialogo, scegliere Dalla distanza massima.

3. Creare un elemento Da superficie a centro :

   1. Nella finestra di dialogo, fare clic su per creare un altro elemento.

   2. Nell'area grafica, fare clic sul foro.

   3. Tenere premuto il tasto Shift, quindi fare clic sulla superficie piana.

   4. Nell'elenco Metodo di misurazione della finestra di dialogo, scegliere Dalla distanza massima.

4. Fare clic su OK.

Registrare l'ispezione manuale:

1. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Ispezione > Manuale > Registra ispezione manuale .

   Viene visualizzata la finestra di dialogo Registra ispezione manuale, in cui sono elencati gli elementi da misurare.

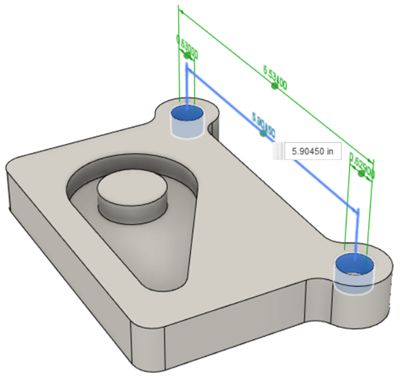

2. Misurare l'elemento Da centro a centro :

   1. Inserire il diametro del primo foro, quindi fare clic su Avanti.

   2. Inserire il diametro del secondo foro, quindi fare clic su Avanti.

   3. Inserire la distanza massima tra i due fori, poi fare clic su Avanti.

      Fusion calcola il valore misurato per l'elemento Da centro a centro . L'icona collegata nella finestra di dialogo mostra che questa distanza è calcolata da altre misurazioni.



   4. Fare clic su Avanti.

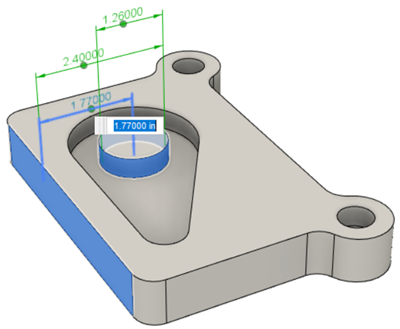

3. Misurare l'elemento Da superficie a centro:

   1. Inserire il diametro del foro, quindi fare clic su Avanti.

   2. Inserire la distanza massima tra il foro e la superficie piana, poi fare clic su Avanti.

      Fusion calcola il valore misurato per l'elemento Da superficie a centro . L'icona collegata nella finestra di dialogo mostra che questa distanza è calcolata da altre misurazioni.



4. Fare clic su OK.
