Spostamento di componenti in Machine Builder

Se ad una definizione macchina è stato collegato un modello macchina, è possibile regolare le direzioni dell'asse per far sì che il modello macchina corrisponda alla configurazione fisica della macchina CNC.

  1. Aprire il modello macchina in Machine Builder:

    1. Nella barra degli strumenti dell'area di lavoro Produzione, in qualsiasi scheda, fare clic su Gestisci > Libreria macchine machine library icon.

    2. Nella Libreria macchine, passare ad una delle sottocartelle Macchine personali e selezionare la definizione macchina.

      Suggerimento: Verificare che la definizione macchina presenti un modello macchina collegato, ad indicare che è pronta per la simulazione macchina.

      machine simulation-ready icon

    3. Nella barra degli strumenti, fare clic su linked machine model icon per aprire il modello macchina della definizione macchina nell'ambiente contestuale Machine Builder.

      machine library toolbar

  2. Nella barra degli strumenti dell'ambiente contestuale Machine Builder, fare clic su Sposta componenti move components icon

  3. Nell'area grafica, selezionare il componente che si desidera spostare.

  4. Utilizzare il manipolatore per spostare e ruotare il componente in base alle esigenze.

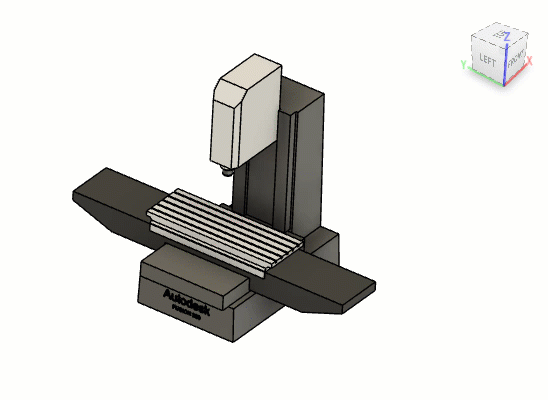

    rotating the machine model

    Suggerimento: Selezionare l'intero modello macchina e ruotarlo di 90 gradi in modo che corrisponda all'orientamento di ViewCube.

All'interno di Machine Builder, è ora possibile assegnare i componenti e definire i punti di collegamento per assicurarsi che il modello macchina rappresenti accuratamente la configurazione fisica della macchina CNC, quindi verificare il movimento della macchina CNC eseguendo la riduzione degli assi per fare in modo che la simulazione si comporti in modo realistico.
