Analisi dei risultati per un allineamento parte
Fusion Manufacturing Extension
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Fusion utilizza i risultati dell'ispezione della superficie per calcolare un allineamento parte. Il grafico stampa la deviazione dei punti sottoposti a indagine prima (asse orizzontale) e dopo (asse verticale) l'applicazione di un allineamento parte.

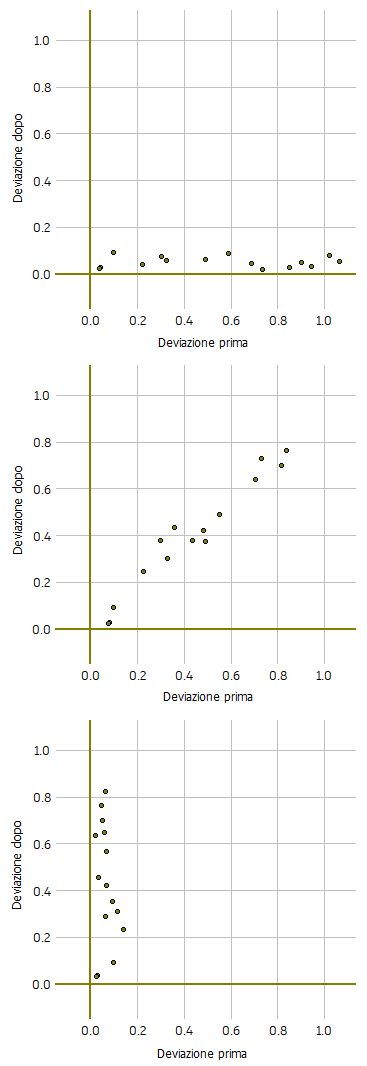

Una correlazione può indicare rapidamente se l'allineamento parte calcolato ha determinato una deviazione ridotta (in alto), una lieve modifica (al centro) o un aumento della deviazione (in basso).
Nota: Il grafico nella finestra di dialogo Allineamento parte, i risultati nella finestra Risultati di ispezione e i risultati colorati nell'area grafica sono interattivi. Se si fa clic su un punto in uno, verrà evidenziato negli altri due.
