Visualizzazione della trasformazione utilizzata da un allineamento parte

Importando i risultati dell'ispezione, Fusion calcola l'allineamento parte per capire come meglio regolare la parte in modo che sia allineata. Analizzare la trasformazione utilizzata da Fusion per calcolare l'allineamento parte e l'impatto della trasformazione sulla deviazione dei risultati dell'ispezione.

1. Fare clic su Ottieni risultati > Mostra informazioni di allineamento parte .

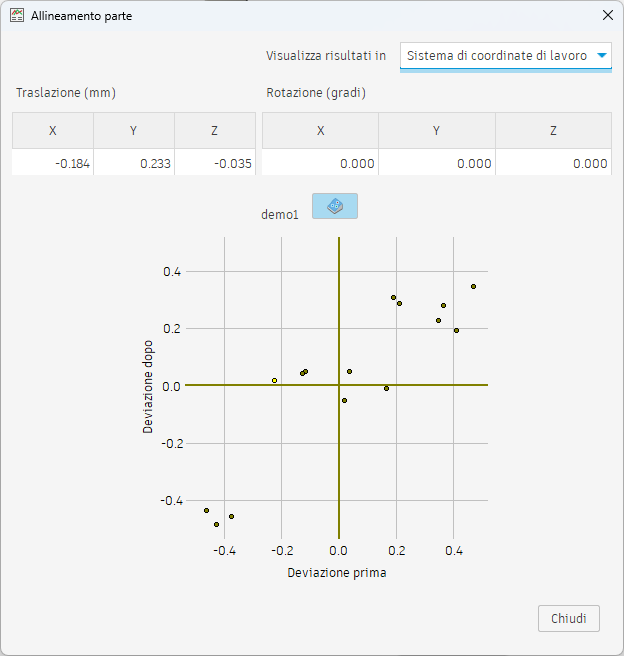

   Viene visualizzata la finestra di dialogo Allineamento parte, contenente:

   • La traslazione lungo X, Y e Z e la rotazione intorno a X, Y e Z utilizzate per calcolare l'allineamento parte.

     Suggerimento: Utilizzare l'elenco Visualizza risultati in per visualizzare gli assi in base all'orientamento del modello o al sistema di coordinate di lavoro (WCS) definito nel setup.

   • Un grafico che mostra la deviazione dei singoli punti sottoposti a indagine. L'asse orizzontale rappresenta la deviazione rispetto all'ispezione della superficie e l'asse verticale rappresenta la deviazione dopo che l'allineamento parte è stato applicato.



2. (Facoltativo) Per visualizzare misurazioni dettagliate prima e dopo l'applicazione dell'allineamento parte, fare clic su per aprire la finestra Risultati di ispezione.
