Allineamento parte mediante ispezione
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
La lavorazione Allineamento parte
consente di automatizzare l'impostazione di parti complesse di forma libera su una macchina CNC. Gli esempi includono colate, forgiature e forme quasi nette.
Utilizzando i risultati dell'ispezione della superficie, Fusion calcola un allineamento parte per compensare eventuali disallineamenti o staffaggio impreciso della parte sulla macchina CNC. Quindi regola il sistema di coordinate di lavoro (WCS) sul controller della macchina in modo da consentire la lavorazione accurata delle parti.

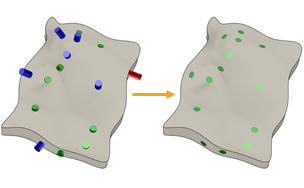

Esempio di risultati di ispezione prima (sinistra) e dopo (destra) l'applicazione dell'allineamento parte.
La creazione di un allineamento parte consente di:
- Risparmiare tempo evitando l'impostazione manuale delle parti mediante indicatori di connessione.
- Rimuovere la necessità di staffaggi complessi delle parti.
- Ridurre lo scarto delle parti dopo la lavorazione a causa di setup impreciso.
- Aumentare ripetibilità, precisione delle parti e affidabilità del processo.
