Controllo della visualizzazione dei risultati di ispezione per il raccordo geometrico

  1. Importare il file dei risultati generato dalla macchina da un'operazione Geometria ispezione utilizzata per il raccordo geometrico.

  2. Nel Browser, sotto il nodo Risultati, assicurarsi che i risultati dell'ispezione siano visibili.

    results node in browser

  3. Fare clic con il pulsante destro del mouse su una cartella contenente i risultati di ispezione e scegliere Opzioni di visualizzazione raccordo geometrico.

  4. Nella finestra di dialogo Opzioni di visualizzazione raccordo geometrico, selezionare la casella di controllo Punti misurati per visualizzare i punti misurati in cui il punto di indagine ha ispezionato le lavorazioni geometriche.

    Sono disponibili altre opzioni per controllare la visualizzazione dei risultati sull'area grafica.

  5. Passaggi facoltativi:

    • Per mostrare o nascondere i punti che si trovano al di sotto, all'interno o al di sopra della tolleranza forma specificata, fare clic sui pulsanti Filtra punti.
    • Per modificare l'intensità degli indicatori di punti e i limiti di tolleranza forma per ogni lavorazione geometrica misurata, fare clic e trascinare il dispositivo di scorrimento Scala.
    • Per visualizzare lo scostamento consentito di ogni lavorazione geometrica rispetto alla sua forma ideale, selezionare la casella di controllo Limiti.
  6. Fare clic su OK.

    results node in browser

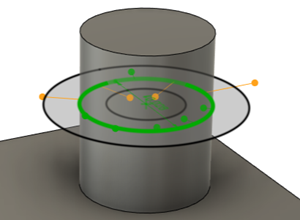

    Raccordo geometrico di un cerchio su una bugna.

    results node in browser

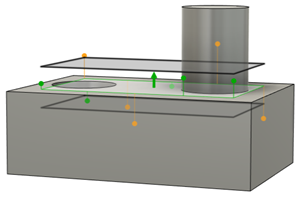

    Raccordo geometrico di un piano su una faccia.
