In questa sezione vengono descritti i parametri che definiscono le dimensioni del materiale grezzo, la forma del materiale grezzo, l'orientamento dell'asse del sistema di coordinate globali (WCS) e la parte Zero.

Nella barra degli strumenti Produzione, fare clic su Setup > Nuovo Setup .

Se si sta utilizzando una Definizione macchina, selezionare la macchina. La selezione della macchina consente di definire il Tipo di operazione.

Le informazioni riportate di seguito presuppongono che si sia selezionato un Tipo di operazione Taglio oppure Fresatura.

Per ulteriori informazioni, guardare il video Impostazione di un progetto collaborativo per una progettazione distribuita.

Sistema di coordinate globali (WCS) - Fresatura e taglio

Il Sistema di coordinate globali (WCS) consente di specificare il sistema di coordinate globali in cui viene visualizzato il percorso utensile post-elaborato. Per default, il WCS è impostato sull'orientamento modello.

Orientamento

Il parametro Orientamento consente di impostare il piano XY di lavoro e l'orientamento dell'asse Z del mandrino. Il menu a discesa fornisce le seguenti opzioni per definire l'orientamento del setup degli assi X, Y e Z di WCS. L'asse Z deve sempre puntare lontano dalla faccia che si prevede di lavorare.

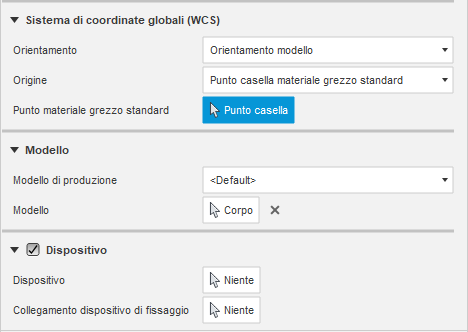

• Orientamento modello: utilizza l'orientamento della parte corrente per l'orientamento WCS.

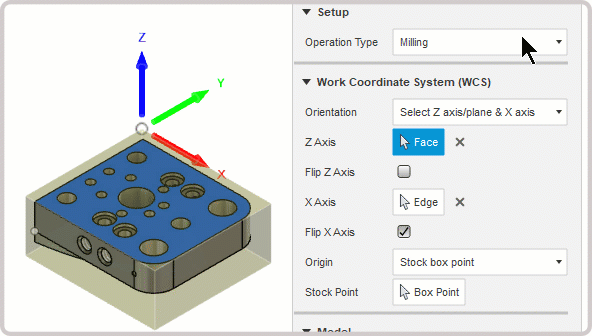

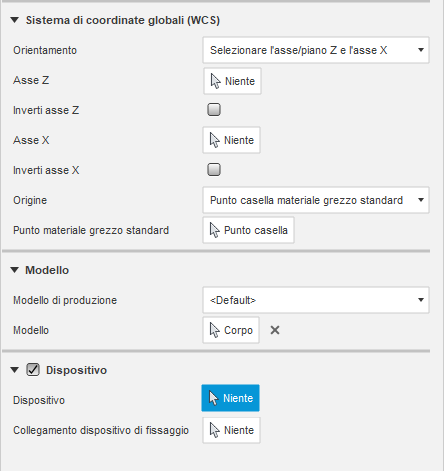

• Selezionare l'asse/piano Z e l'asse X: selezionare una faccia o un bordo per definire l'asse Z e un'altra faccia o bordo per definire l'asse X. Entrambi gli assi Z e X possono essere invertiti di 180 gradi.

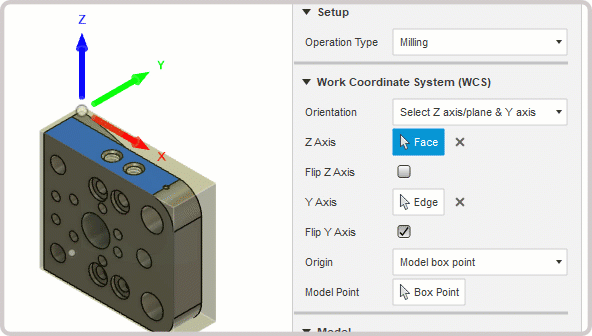

• Selezionare l'asse/piano Z e l'asse Y: selezionare una faccia o un bordo per definire l'asse Z e un'altra faccia o bordo per definire l'asse Y. Entrambi gli assi Z e Y possono essere invertiti di 180 gradi.
• Selezionare gli assi X e Y: selezionare una faccia o un bordo per definire l'asse X e un'altra faccia o bordo per definire l'asse Y. Entrambi gli assi X e Y possono essere invertiti di 180 gradi.
• Seleziona sistema di coordinate: consente di impostare l'orientamento WCS per il setup da un sistema di coordinate utente definito nel modello. Questa opzione utilizza l'origine e l'orientamento del sistema di coordinate esistente. Utilizzare questa opzione se il modello non contiene un punto e un piano idonei per l'operazione.

Origine

L'origine consente di impostare il riferimento per la definizione della parte Zero. Il menu a discesa contiene le seguenti opzioni per individuare l'origine WCS:

• Origine modello: utilizza l'origine del sistema di coordinate del modello per l'origine WCS.
• Punto selezionato: selezionare un vertice o uno spigolo per l'origine WCS.
• Punto sull'ingombro materiale grezzo: selezionare un punto nella casella di delimitazione del materiale grezzo per l'origine WCS.
• Punto sull'ingombro modello: selezionare un punto nella casella di delimitazione del modello per l'origine WCS.

Casella materiale grezzo - Punto casella modello

Specifica l'origine zero XYZ del piano di lavorazione.

Accessibility analysis

È possibile valutare le aree da cui è possibile accedere all'utensile, dato l'orientamento attualmente impostato, utilizzando Analisi di accessibilità

Modello

Il modello definisce l'oggetto della lavorazione. Per default, tutti i modelli nell'area grafica vengono selezionati automaticamente. Se si dispone di più modelli che rappresentano più parti, è possibile selezionare singolarmente quali modelli si desidera includere nel setup.

Dispositivo di fissaggio

Inoltre, è possibile specificare qualsiasi modello come un dispositivo di fissaggio. Un dispositivo di fissaggio è una struttura che mantiene o supporta il pezzo di lavoro durante la lavorazione, ad esempio una morsa, un morsetto o un mandrino. Le collisioni con i dispositivi di fissaggio sono evidenziate durante la simulazione del materiale grezzo.
