Esportazione di disegni
Nell'area di lavoro Disegno in Fusion è possibile utilizzare i comandi del gruppo Esporta sulla barra degli strumenti per esportare fogli e tabelle da un disegno come file PDF, DWG, DXF o CSV.
Per esportare fogli e tabelle, è possibile utilizzare i seguenti comandi:
- Esporta PDF
- Esporta DWG
- Esporta foglio come DXF
- Esporta CSV
Nota È possibile stampare i fogli di un disegno anche dal menu File.
Esporta PDF
Il comando Esporta PDF consente di esportare i fogli in un disegno come un file PDF.
Esporta DWG
Il comando Esporta DWG consente di esportare i fogli in un disegno come un file DWG nel formato file di AutoCAD 2013.
Alcuni oggetti di annotazione, quali l'identificatore di riferimento, il riquadro di controllo della geometria e lo stato della superficie, vengono semplificati. Le quote non sono più associative. Il disegno non è associativo rispetto alla progettazione Fusion, pertanto quando si modifica la progettazione non verrà mantenuta alcuna relazione.
È possibile esportare due tipi di file DWG:

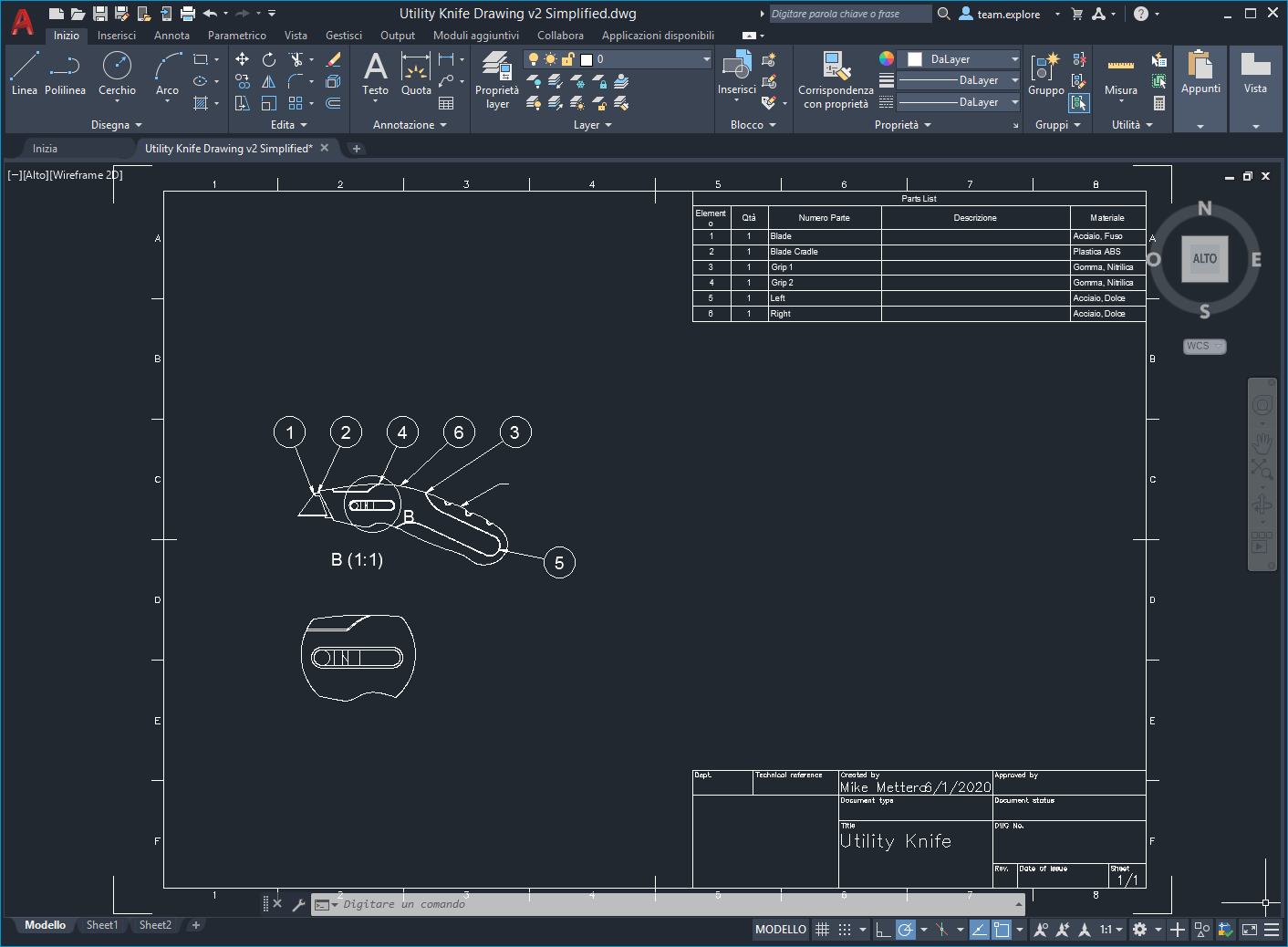

DWG semplificato: consente di esportare il contenuto del foglio corrente in un file
DWG, incluse le viste, il cartiglio, il bordo e tutte le annotazioni come geometria 2D nello spazio modello.

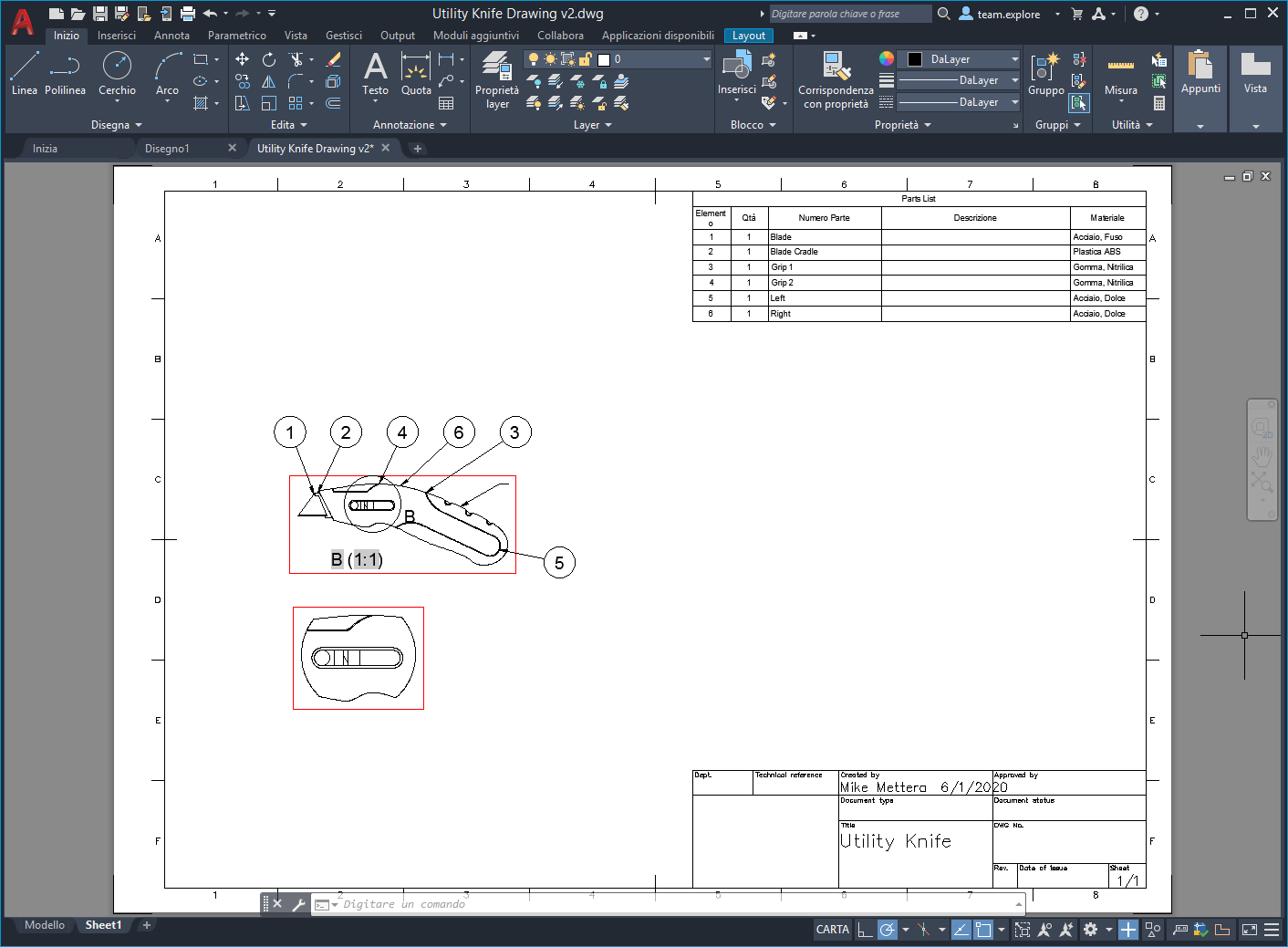

AutoCAD DWG: consente di esportare il contenuto di tutti i fogli in un file
DWG. Ogni foglio viene esportato come scheda Layout separata.
Esporta foglio come DXF
Il comando Esporta foglio come DXF consente di esportare i fogli in un disegno come un file DXF.
Ciò consente di ottenere risultati simili all'opzione DWG semplificato del comando Esporta DWG.
Esporta CSV
Il comando Esporta CSV consente di esportare i fogli in un disegno come un file CSV.
La formattazione del testo non è inclusa nel file CSV.
