Viste proiettate
Nell'area di lavoro Disegno di Fusion, è possibile utilizzare il comando Vista proiettata per creare viste aggiuntive di un progetto rispetto ad una vista principale.
Una vista proiettata è una vista ortogonale generata dalla vista di base, da un'altra vista proiettata o da una vista in sezione sul foglio corrente.
Orientamento

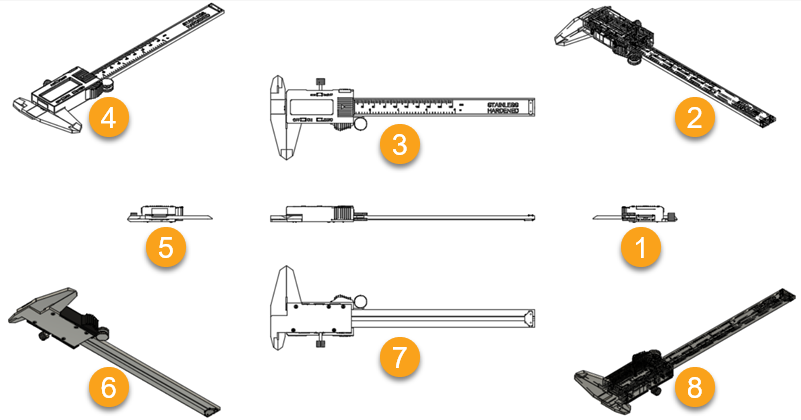

È possibile creare viste proiettate in 8 orientamenti rispetto alla vista principale. L'orientamento è determinato dalla direzione in cui si trascina il cursore quando si crea la vista proiettata.
| Orientamento | Direzione di trascinamento | |
|---|---|---|
| 1 | Destra | A destra (0 gradi) |
| 2 | NE assonometrico | In alto a destra (45 gradi) |
| 3 | Alto | In alto (90 gradi) |
| 4 | NO assonometrico | In alto a sinistra (135 gradi) |
| 5 | Sinistra | A sinistra (180 gradi) |
| 6 | SO assonometrico | In basso a sinistra (225 gradi) |
| 7 | Basso | In basso (270 gradi) |
| 8 | SE assonometrico | In basso a destra (315 gradi) |
Proprietà
Una vista proiettata mantiene una relazione principale/derivata con la vista da cui è stata generata. Per default, una vista proiettata eredita le proprietà della vista di base.
Quando si modificano le proprietà della vista di base, anche le proprietà della vista proiettata cambiano di conseguenza. Tuttavia, se si sostituisce una proprietà di una vista proiettata, quindi si modifica tale proprietà nella vista di base, la proprietà non verrà aggiornata nella vista proiettata.
