Angolo di proiezione

L'angolo di proiezione definisce il metodo utilizzato per generare viste proiettate nell'area di lavoro Disegno di Fusion.

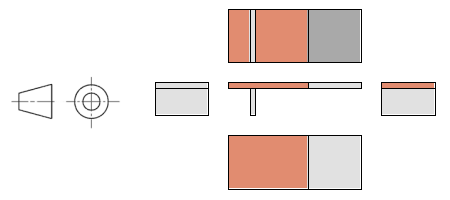

Proiezione del primo angolo

Quando si utilizza la proiezione del primo angolo, le viste proiettate posizionate a destra di una vista di base ne raffigurano l'aspetto da sinistra. Le viste proiettate posizionate sotto la vista di base raffigurano l'aspetto dall'alto.

Nelle norme di disegno ISO, i disegni utilizzano la proiezione del primo angolo.

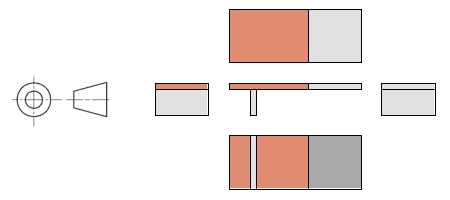

Proiezione del terzo angolo

Quando si utilizza la proiezione del terzo angolo, le viste proiettate posizionate a destra di una vista di base ne raffigurano l'aspetto da destra. Le viste proiettate posizionate sotto la vista di base raffigurano l'aspetto dal basso.

Nelle norme di disegno ASME, i disegni utilizzano la proiezione del terzo angolo.

Ignora angolo di proiezione standard

Nota Un disegno creato con le norme ISO utilizzerà la proiezione del primo angolo, mentre un disegno creato con le norme ASME utilizzerà la proiezione del terzo angolo. È tuttavia possibile sostituire l'angolo di proiezione di default nella finestra di dialogo Preferenze.
