Modifica delle impostazioni di altezza testo in un disegno
Informazioni su come visualizzare e modificare le impostazioni di altezza testo per il disegno corrente.
Le impostazioni del gruppo altezza testo consentono di controllare le dimensioni del testo di note, note direttrice, note relative a fori e filettature, note piega, quote, simboli, tabelle, elenchi delle parti e numeri di riferimento.
Modifica delle impostazioni altezza testo
Dopo aver creato o aperto un disegno:

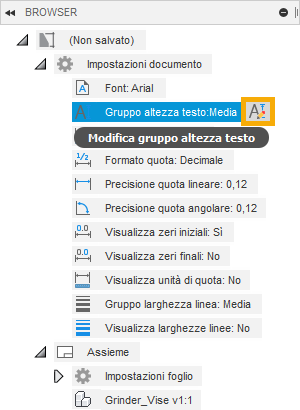

Nel browser, espandere il nodo Impostazioni documento.
Fare clic sull'icona accanto a Gruppo altezza testo.

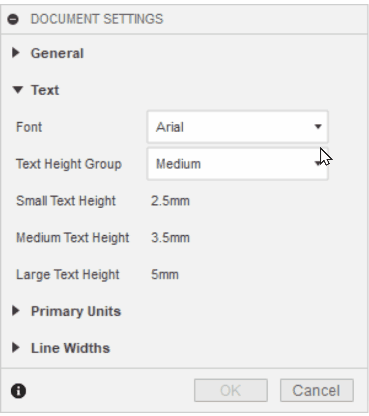

Viene visualizzata la finestra di dialogo Impostazioni documento.
Nella finestra di dialogo Impostazioni documento, visualizzare o regolare le impostazioni.
Fare clic su OK.
Importante Le modifiche vengono applicate al disegno corrente.
Valori del gruppo altezza testo

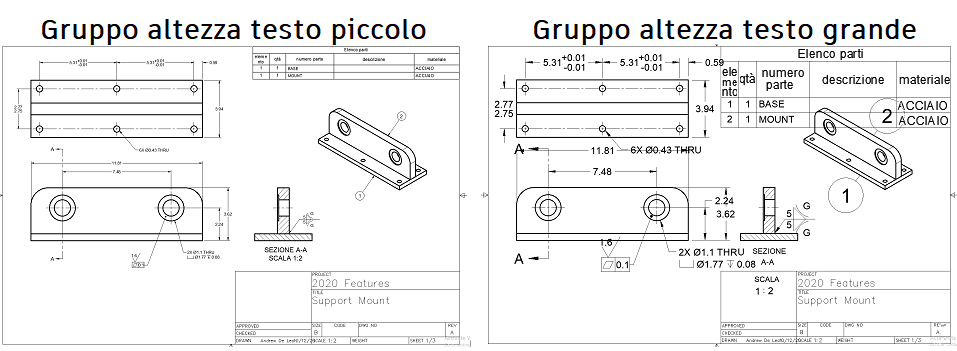

Quando si seleziona un gruppo Piccolo, Medio o Grande per applicare i valori di default, tutti gli elementi del disegno corrente vengono scalati di conseguenza.
Per le unità in millimetri:
| Gruppo altezza testo | Altezza testo piccola | Altezza testo media | Altezza testo grande |
|---|---|---|---|
| Piccolo | 1.8mm | 2.5mm | 3.5mm |
| Medio | 2.5mm | 3.5mm | 5mm |
| Grande | 3.5mm | 5mm | 7mm |
| Personalizzata | Consente di impostare un'altezza testo per ogni gruppo separatamente. |
Per le unità in pollici:
| Gruppo altezza testo | Altezza testo piccola | Altezza testo media | Altezza testo grande |
|---|---|---|---|
| Piccolo | 0,07 pollici | 0,1 pollici | 0,12 pollici |
| Medio | 0,1 pollici | 0,12 pollici | 0,24 pollici |
| Grande | 0,12 pollici | 0,24 pollici | 0,35 pollici |
| Personalizzata | Consente di impostare un'altezza testo per ogni gruppo separatamente. |
Gruppi e oggetti che è possibile controllare mediante l'opzione Personalizzato
Quando si seleziona l'opzione Personalizzato, è possibile impostare un'altezza testo per ogni gruppo separatamente. Questo fornisce un maggiore controllo sui singoli gruppi di oggetti.
Altezza testo piccola
Il gruppo Altezza testo piccola controlla i seguenti oggetti:
- Quota -> testo tolleranza simmetrica
- Quota -> testo tolleranza deviazione
- Quota -> testo tolleranza limite
Altezza testo media
Il gruppo Altezza testo media controlla i seguenti oggetti:
- Quota -> testo unità primarie
- Quota -> testo unità alternative
- Testo
- Note
- Note direttrice
- Note relative a fori e filettature
- Note piega
- Testo tabella piega
- Identificatori di piega
- Simbolo
- Testo tabella personalizzata
- Testo elenco parti
Altezza testo grande
Il gruppo Altezza testo grande controlla i seguenti oggetti:
- Vista del disegno -> identificatori della linea di sezione
- Vista del disegno -> identificatori del contorno del dettaglio
- Vista del disegno -> etichette
- Numeri di riferimento standard
- Numeri di riferimento brevetto
