Attività 3: creazione di una vista di sezione

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Creare una vista in sezione.

Prerequisiti

• Attività 2 completata.

Passaggi

1. Posizionare una vista in sezione.

   Una vista in sezione è una vista del disegno che taglia un progetto per rivelarne l'interno.

   1. Dalla barra degli strumenti Crea, selezionare Vista in sezione.



      Il comando Vista in sezione si trova sotto l'elenco a discesa Crea.

   2. Fare clic sulla vista proiettata a destra (sopra il cartiglio) per selezionarla come la vista principale da cui la vista in sezione verrà creata e associata.

   3. Utilizzare gli snap triangolari del punto medio per disegnare una linea di divisione verticale nella vista proiettata a destra.

   4. Fare clic per specificare il punto iniziale della linea di sezione.

   5. Fare clic per specificare il punto finale della linea di sezione.

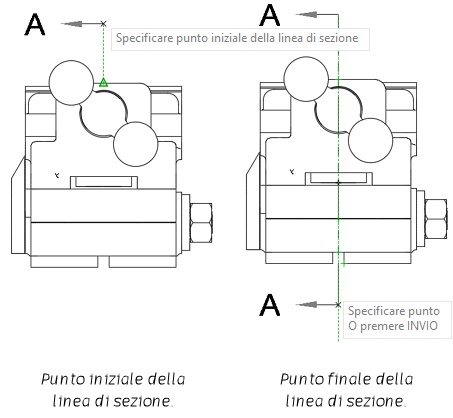

      Nota Per migliorare la visibilità della linea di sezione, fare clic leggermente al di sopra della vista per il punto iniziale della linea di sezione e leggermente al di sotto della vista per il punto finale della linea di sezione (come mostrato nelle immagini seguenti).



      Linea di divisione verticale attraverso la vista proiettata a destra.

   6. Fare clic sul segno di spunta verde per confermare la selezione dei punti della linea di sezione.



      Il segno di spunta verde.

   7. Posizionare la vista tra la vista proiettata a destra e la vista di base.

   8. Fare clic su OK per generare la vista in sezione.

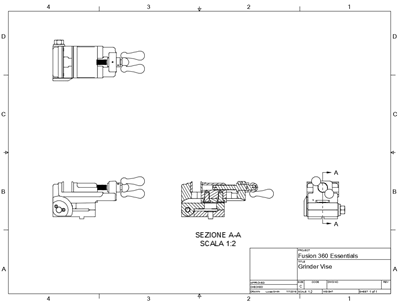

      Disegno con una vista di base, viste proiettate e una vista in sezione.

Riepilogo attività 3

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Creare una vista in sezione.
