Creazione di un nuovo disegno da un'animazione

Informazioni su come creare un disegno della vista esplosa da uno storyboard creato nell'area di lavoro Animazione in Fusion.

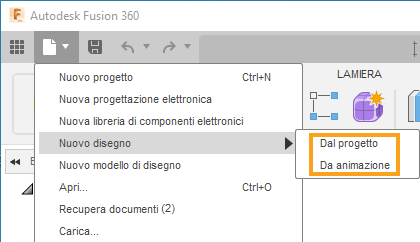

1. Nel menu File, selezionare Nuovo disegno > Da animazione.



   Viene visualizzata la finestra di dialogo Nuovo disegno.

2. Nella finestra di dialogo Nuovo disegno, selezionare uno storyboard dal menu a discesa Riferimento.

3. Regolare le impostazioni di Destinazione.

   • Disegno
     • Nuovo disegno: consente di creare un nuovo disegno.
     • Disegno esistente: consente di selezionare un disegno esistente dall'elenco per aggiungerlo.
   • Foglio (solo disegno esistente)
     • Crea nuovo foglio: consente di creare un nuovo foglio nel disegno selezionato.
     • Foglio esistente: consente di selezionare un foglio esistente dall'elenco per aggiungerlo.
   • Modello
     • Da zero: consente di iniziare con un modello di disegno di default vuoto.
     • Sfoglia: consente di selezionare un modello di disegno per iniziare il disegno con cartigli, bordi, impostazioni del documento, impostazioni del foglio, segnaposto vista e i segnaposto dell'elenco parti personalizzati.
   • Standard: consente di selezionare le norme di disegno per il disegno.
     • ASME
     • ISO
   • Unità: consente di selezionare le unità per il disegno.
     • in
     • mm
   • Dimensioni foglio: consente di selezionare delle dimensioni foglio dall'elenco in base alle norme di disegno.

4. Fare clic su OK.

Viene visualizzata una nuova scheda documento con il disegno e viene chiesto all'utente dii posizionare una vista di base sul foglio. Una volta posizionata, la vista di base visualizza l'assieme esploso sul foglio, così come appare alla fine dell'indicatore di riproduzione nello storyboard.

Metodo alternativo

È inoltre possibile fare clic sul selettore dell'area di lavoro e selezionare Disegno > Da animazione per creare un nuovo disegno da un'animazione.

È inoltre possibile utilizzare i seguenti metodi per creare una vista esplosa da uno storyboard:

• Fare clic sul selettore dell'area di lavoro e selezionare Disegno > Da animazione.
• Aprire un disegno esistente. Nella barra degli strumenti, fare clic su Crea > Vista di base . Nella finestra di dialogo Vista di base, selezionare uno storyboard dal menu a discesa Rappresentazione.
