Esercitazione: flussi di lavoro da meccanico ad elettronico

Oggi molti prodotti sono dotati di schede di circuito, che richiedono una stretta collaborazione tra i team di progettazione meccanica ed elettronica. Una delle aree su cui devono collaborare sono le dimensioni e la forma della scheda PCB.

In questa esercitazione si è appreso come effettuare le operazioni seguenti:

• Si definiranno le dimensioni della scheda a circuito stampato nell'area di lavoro Progettazione.
• Si progetterà la scheda a circuito stampato (PCB) nell'area di lavoro Progettazione elettronica.
• Si creerà un progetto a più componenti della scheda PCB e dell'involucro nell'area di lavoro Progettazione.

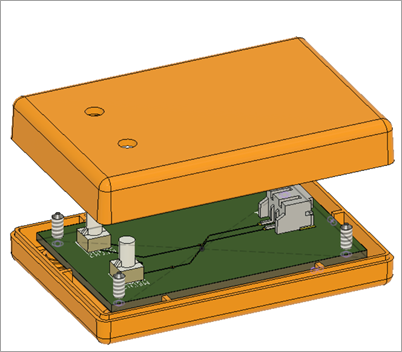

PCB integrata in una progettazione meccanica.

Prerequisiti

• Esercitazione: Creazione di una progettazione schematica precedente completata.
• Esercitazione: Creazione di un layout PCB precedente completata.
