Esercitazione: trasformazione in pista manuale

Una delle attività principali eseguite durante la creazione di un scheda a circuito stampato 2D consiste nell'esecuzione del collegamento al percorso per i fili. Sono disponibili molti utensili per creare trasformazioni in pista, ma la trasformazione in pista manuale è una delle tecniche più utili e potenti.

In questa esercitazione si imparerà ad utilizzare i controlli dell'utensile Trasformazione in pista manuale, inclusi i tasti di scelta rapida utilizzati con l'utensile.

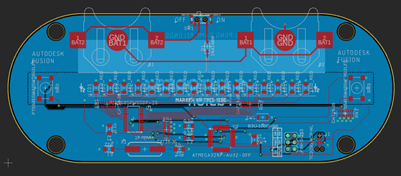

Progettazione di una scheda PCB per One Dimensional Pong.

Prerequisiti

• Esercitazione: Creazione di una progettazione schematica precedente completata.
• Esercitazione: Creazione di un layout PCB precedente completata.
• Ulteriori informazioni: Categorie delle regole di progettazione.
