Esercitazione: creazione di un layout del PCB

Il processo di layout del PCB è simultaneamente un'arte e una scienza. Se si assegna uno schema a 100 tecnici diversi, è probabile che vengano restituiti 100 layout del PCB diversi, tutti con intrecci univoci.

In questa esercitazione si inizia con una progettazione schematica e si crea un PCB utilizzando la seguente procedura:

• Definizione della forma del PCB.
• Posizionamento dei componenti.
• Trasformazione in pista delle connessioni.

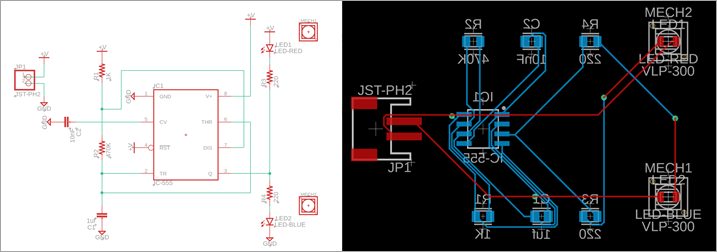

Schema convertito in una scheda PCB per il circuito flasher a doppio LED.

Prerequisiti

• Completamento dell'esercitazione precedente: Creazione di una progettazione schematica (schematic-tutorial.html).
• La progettazione creata nell'esercitazione Creazione di una progettazione schematica deve essere aperta nell'area di lavoro Schema.
