Attività 1: definizione del PCB

In questa attività si apprenderà come avviare un documento PCB da uno schema e definire le dimensioni di base della scheda PCB.

Nota: Per questa esercitazione, non vengono definite quote specifiche per le dimensioni del PCB, in quanto non rientra nell'ambito dell'esercitazione.

Passaggi

Passare al documento PCB.
1. Nell'area di lavoro dello schema, fare clic su Progettazione > Passa a documento PCB .
2. Fare clic su Progettazione > Vista > Adatta .
3. Verificare che la scheda PCB di default con una forma gialla e uno sfondo nero, insieme ai componenti si trovi nella parte inferiore sinistra della scheda.

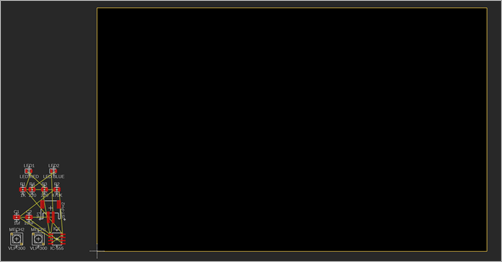

  PCB di default con componenti.

  Nota: I componenti hanno contorni bianchi. I colori verde e rosso rappresentano gli svincoli per i componenti. Le linee gialle che rappresentano la modalità di collegamento degli svincoli.

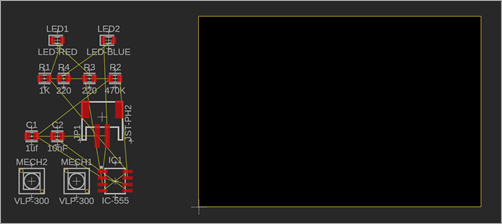

Ridimensionare il PCB.
1. Fare clic e trascinare lo spigolo destro della scheda PCB fino a quando la larghezza non è leggermente inferiore all'altezza dei componenti.
2. Fare clic e trascinare lo spigolo superiore della scheda PCB finché l'altezza non corrisponde all'altezza dei componenti.

Riepilogo dell'attività 1

In questa attività si è appreso come aprire un documento PCB dall'area di lavoro dello schema e ridimensionare la scheda PCB ad una dimensione approssimativa relativa alle dimensioni dei componenti.
