Attività 2: posizionamento dei componenti PCB

In questa attività si apprenderà come posizionare e specchiare i componenti sulla scheda del circuito. Le posizioni esatte non sono importanti, ad eccezione dei LED, del time LM555ND e di JSTPH2, che devono trovarsi nelle posizioni relative mostrate. Anche i resistori e i condensatori devono essere posizionati come mostrato rispetto agli altri componenti.

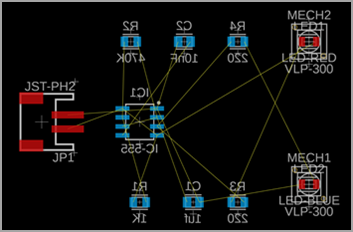

Posizioni dei componenti PCB.

Prerequisiti

• Attività 1 completata.

Passaggi

1. Posizionare il timer sul PCB.

   1. Fare clic, tenere premuto e trascinare il puntatore attorno al timer per selezionarlo. Fare clic sul maniglia di un timer al centro del layout componente.

      Nota: Una parte risulta selezionata quando il colore diventa un rosso più profondo e luminoso.

   2. Trascinare il timer sulla scheda PCB.

   3. Fare clic su Progettazione > Modifica > Specchio

   4. Fare clic sul layout componente del timer per crearne una copia speculare.

      Nota: Il colore blu indica che il componente si trova sul lato inferiore della scheda PCB.

2. Posizionare i LED sul PCB.

   1. Fare clic su Progettazione > Modifica > Sposta .

   2. Fare clic e tenere premuto sulla maniglia per LED1.

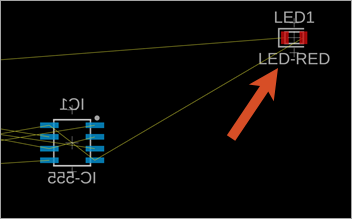

   3. Trascinare il LED sul PCB come mostrato.



   4. Fare clic e tenere premuto sulla maniglia per LED2.

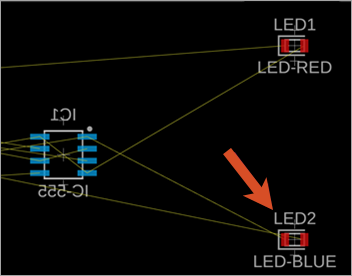

   5. Trascinare il LED sul PCB come mostrato.



3. Posizionare le light pipe sul PCB.

   1. Fare clic su Progettazione > Modifica > Sposta .

   2. Fare clic e tenere premuto sulla maniglia di MECH1.

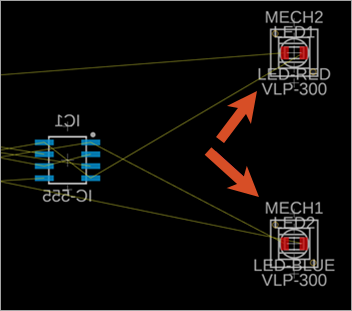

   3. Trascinare una light pipe al centro, sopra uno dei LED del PCB, come illustrato.



   4. Trascinare la seconda light pipe sull'altro LED del PCB.

4. Posizionare JSTPH2 sul PCB.

   1. Fare clic una volta sulla maniglia per JSTPH2 per ruotare il componente di 90 gradi.

   2. Fare clic su Progettazione > Modifica > Sposta .

   3. Fare clic e tenere premuto sulla maniglia per JSTPH2.

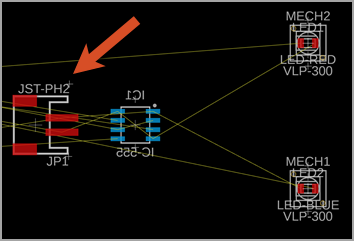

   4. Trascinare il componente JSTPH2 sul PCB, come illustrato.



5. Posizionare i resistori e i condensatori sul PCB.

   1. Fare clic su Progettazione > Modifica > Sposta .

   2. Fare clic e tenere premuto sulla maniglia di un resistore o un condensatore.

   3. Trascinare il componente sul PCB come illustrato.

   4. Continuare a posizionare tutti i componenti.

   5. Fare clic su Progettazione > Modifica > Specchio

   6. Fare clic sulla maniglia di ogni resistore e condensatore per creare una copia speculare del componente.



Riepilogo dell'attività 2

In questa attività si è appresso come posizionare e specchiare i componenti per la scheda PCB.
