Attività 5: definizione dei valori

In questa attività si apprenderà come immettere i valori necessari per definire la capacità dei componenti. Anche se la costruzione dei resistori e dei condensatori è stata definita dal nome parte dei componenti, questo non è stato fatto per la capacità. Ciò è necessario per far funzionare il circuito come previsto.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Definire il valore per Resistore 1.

   1. Fare clic su Progettazione > Modifica > Valore .
   2. Fare clic sul simbolo per il resistore R1.
   3. Immettere il valore di 1K.

2. Definire il valore per Resistore 2.

   1. Fare clic sul simbolo per il resistore R2.
   2. Immettere il valore di 470K.

3. Definire il valore per Resistore 3.

   1. Fare clic sul simbolo per il resistore R3.
   2. Immettere il valore di 220.

4. Definire il valore per Resistore 4.

   1. Fare clic sul simbolo per il resistore R4.
   2. Immettere il valore di 220.

5. Definire il valore per Condensatore 1.

   1. Fare clic sul simbolo per il condensatore C1.
   2. Se viene visualizzata una finestra di avviso, fare clic su Sì.
   3. Immettere il valore di 1uf.

6. Definire il valore per Condensatore 2.

   1. Fare clic sul simbolo per il condensatore C2.
   2. Se viene visualizzata una finestra di avviso, fare clic su Sì.
   3. Immettere il valore di 10nF.
   4. Premere ESC per terminare.

7. Controllare per accertarsi di non aver commesso errori sullo schema.

   1. Fare clic su Convalida > Convalida > ERC .

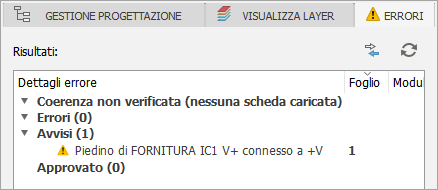

   2. Controllare il gruppo Errori ERC che mostra l'elenco degli errori. Per la tensione IC1 è dovrebbe essere visualizzato un avviso. . In caso contrario, sono stati commessi errori. Tornare indietro e risolvere il problema.



Riepilogo dell'attività 5

In questa attività si è appreso come definire i valori di resistori e condensatori. I valori vengono documentati nella progettazione schematica.

Valori di resistore e condensatore aggiunti alla progettazione schematica.
