Utensile Ostacolo connettore (Modifica modello)
Crea geometrie di ostacoli in posizioni in cui i bulloni e i perni vengono utilizzati in un assieme.
È possibile accedere all'utensile Ostacolo connettore
nell'ambiente contestuale Modifica modello. Per aprirlo, nell'area di lavoro Progettazione generativa, nella scheda Definisci, fare clic su Modifica modello > Modifica modello
.

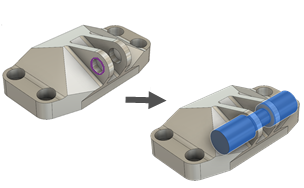

Ostacolo connettore consente di creare geometria cilindrica con spigoli retti, per evitare di creare geometria dove sono necessari perni e bulloni. Per default, viene creata solo la geometria foro. Selezionare Testa bullone per includere geometria di ostacoli per le teste bulloni e Passaggio utensile per includere geometria di ostacoli che consenta la distanza di sicurezza dell'utensile.
Suggerimenti
Per creare geometria di ostacoli dettagliata, creare innanzitutto le forme semplici utilizzando l'utensile Ostacolo connettore, quindi modificarle per creare raccordi o altri dettagli utilizzando utensili quali
Premere e trascinare.
