Forma iniziale

Una forma iniziale è uno dei tipi di geometria nello spazio di progettazione. È possibile assegnarla ad un corpo per ottimizzare un progetto esistente o influenzare la forma del progetto generato.

La forma iniziale è facoltativa. Se non la si utilizza, i risultati conterranno più variazioni.

È possibile assegnare la forma iniziale ad un solo corpo nello studio. Deve essere in contatto con tutti i corpi della geometria di mantenimento.

Assegnazione della forma iniziale

Assegnare questo tipo di geometria utilizzando Forma iniziale . È possibile accedere a questo comando dal gruppo Spazio di progettazione della barra degli strumenti Progettazione generativa.

Avvio di forma e forma iniziale

Una forma iniziale è la forma generata nella fase iniziale del processo di progettazione. Viene determinata da tutti i punti importanti specificati nella definizione del problema di progettazione. La generazione dei risultati viene eseguita in base a questa forma. Se un modello include una forma iniziale, si tratta della forma iniziale del processo di generazione. Se il modello non include la forma iniziale, questa viene definita in base all'opzione Mantieni geometria.

Il corpo della forma iniziale viene visualizzato in giallo sull'area grafica.

Opzioni Forma iniziale

Quando si assegna una forma iniziale ad un corpo, è possibile scegliere tra una delle seguenti opzioni:

• Aggiungi/Rimuovi materiale (default): questa opzione offre la flessibilità per aggiungere o rimuovere materiale rispetto alla boundary della forma iniziale. Quando si utilizza questa opzione, la progettazione generata può contenere aree che si trovano sia all'interno che all'esterno della forma iniziale.

  Questa opzione è particolarmente utile quando si desidera esplorare variazioni di progettazione che comportano la modifica delle dimensioni o della forma dell'oggetto. Consentendo l'aggiunta o la rimozione del materiale, si ha la libertà di sperimentare diverse configurazioni e vedere in che modo influiscono sulla progettazione complessiva.

  È importante notare che quando si utilizza l'opzione Aggiungi/Rimuovi materiale, la progettazione generata potrebbe deviare dalla forma originale, in quanto può espandersi o contrarsi in base all'aggiunta o alla rimozione di materiale. Questa flessibilità può portare a una gamma più ampia di possibilità di progettazione e aiutare a scoprire soluzioni nuove e innovative.

• Rimuovi materiale: l'opzione è progettata specificamente per i casi in cui la forma iniziale rappresenta una progettazione o una boundary esistente che può essere solo ridotta. Quando si utilizza questa opzione, la progettazione generata non si estenderà oltre la boundary della forma iniziale.

  Questa opzione è utile quando si desidera affinare o ottimizzare una progettazione esistente rimuovendo materiale non necessario. Scegliendo l'opzione Rimuovi materiale, è possibile ottimizzare la progettazione, eliminare il materiale in eccesso e potenzialmente migliorare l'efficienza o l'estetica dell'oggetto.

Quando si sceglie tra queste due opzioni, è importante considerare i requisiti specifici del progetto e il risultato desiderato. Ogni opzione offre vantaggi e considerazioni univoci, pertanto è essenziale scegliere quelli che si allineano meglio agli obiettivi di progettazione.

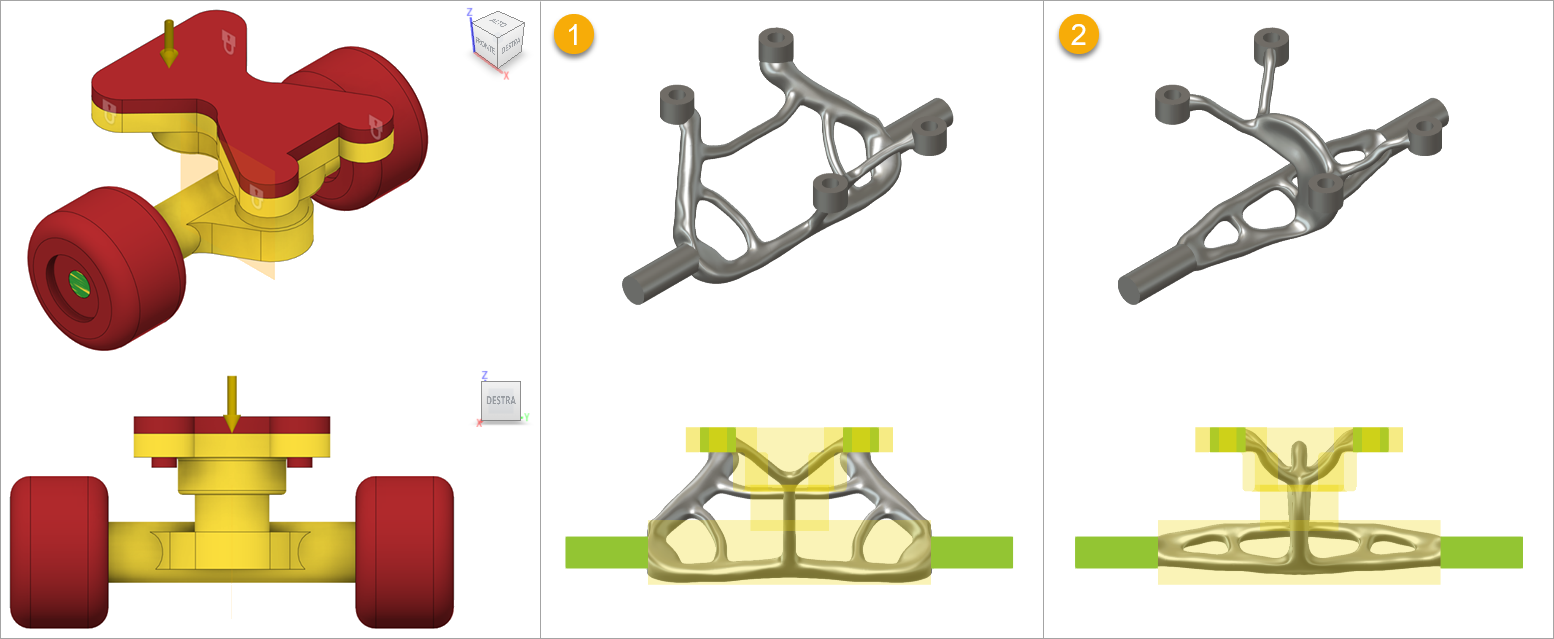

Il modello in cui sono state utilizzate le opzioni Aggiungi/Rimuovi materiale (1) e Rimuovi materiale (2).

Forma iniziale in Progettazione generativa - lunghezza: 02:04
