Spazio di progettazione

Uno spazio di progettazione è definito da corpi che partecipano alla definizione di un problema di progettazione. È necessario assegnare diversi tipi di geometria ai corpi per includerli nel processo di progettazione generativa.

Per definire lo spazio di progettazione, utilizzare gli utensili del gruppo Spazio di progettazione della barra degli strumenti Progettazione generativa.

Utensile	Descrizione
Geometria di mantenimento	Assegnarla ai corpi che si desidera includere nella forma finale della progettazione. Il corpo selezionato viene quindi considerato come parte della forma generata e non cambia durante la generazione dei risultati. Questi corpi vengono visualizzati in verde sull'area grafica.
Geometria di ostacoli	Assegnarla ai corpi che si desidera escludere dalla forma finale. Quindi il corpo selezionato rappresenta spazi vuoti in cui il materiale non viene posizionato durante la generazione dei risultati. Questi corpi vengono visualizzati in rosso nell'area grafica.
Forma finale	Assegnarla ad un corpo che rappresenta la forma iniziale del progetto da creare. Il corpo selezionato viene quindi modificato in base agli obiettivi e ai vincoli durante il processo di progettazione generativa. Il corpo viene visualizzato in giallo nell'area grafica. Nota: La forma iniziale è facoltativa. È possibile assegnare una forma iniziale ad un solo corpo nello studio.
Piano di simmetria	Definire un piano di simmetria per generare risultati simmetrici. Selezionare un piano di costruzione per definirlo come il piano di simmetria. È possibile definire uno o più piani di simmetria. Nota: Richiede che le geometrie di mantenimento e di ostacoli siano simmetriche rispetto ai piani.
Offset ostacoli	Applicare un offset ostacoli al corpo o ai corpi della geometria di ostacoli per aumentarne le dimensioni. Nota: È possibile applicare un offset ad un corpo.

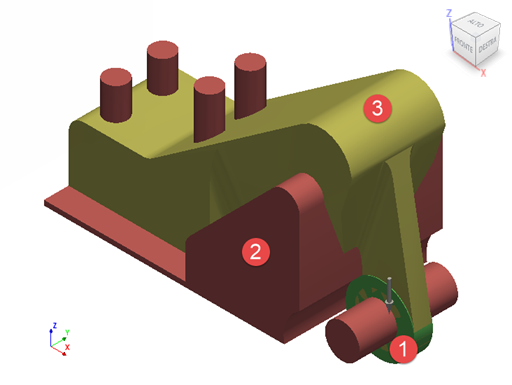

Esempio di spazio di progettazione: (1) geometria di mantenimento; (2) geometria di ostacoli; (3) forma iniziale.

Per informazioni su come inserire i corpi che influenzeranno la forma finale della progettazione, seguire i video del corso Definizione dello spazio di progettazione.
