Attività 1: preparazione dell'ambiente Fusion

Prima di iniziare, è necessario aprire e salvare il progetto di esempio, Staffa ALCOA, in una cartella personale e impostare le unità e la risoluzione dei risultati.

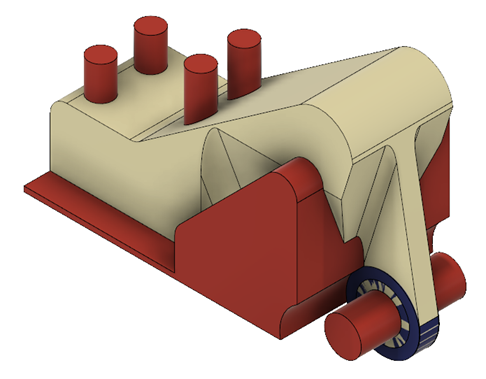

Viene visualizzata la staffa ALCOA.

Prerequisiti

• Posizione del file di dati: Esempi di progettazione generativa > Staffa ALCOA.

Passaggi

1. Aprire il modello Staffa ALCOA dal Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, nella barra dell'applicazione, fare clic su Mostra pannello dati .

      Il Pannello dati viene visualizzato sul lato sinistro della finestra del programma.
   2. Il livello superiore (vista iniziale) del Pannello dati è suddiviso in tre sottosezioni: PROJECTS, LIBRARIES e SAMPLES. Scorrere fino alla parte inferiore dell'elenco PROJECTS, se necessario, per visualizzare l'elenco SAMPLES.
   3. Individuare la voce Esempi di progettazione generativa in SAMPLES e fare doppio clic su di essa.

      Nel Pannello dati ora viene visualizzato un elenco delle cartelle contenenti i modelli delle lezioni di esercitazione.
   4. Fare doppio clic sul modello Staffa ALCOA o fare clic con il pulsante destro del mouse, quindi selezionare Apri dal menu contestuale.

2. Identificare un progetto personale in cui salvare il modello Staffa ALCOA.

   Nota: Il modello è di sola lettura ed è necessario salvarne una copia in un progetto personale.
   1. Nella barra dell'applicazione, fare clic su File > Salva con nome.
   2. Immettere Esercitazione riferimento rapido staffa ALCOA nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare la progettazione Esercitazioni progettazione generativa creata nelle esercitazioni precedenti o fare clic su Nuovo progetto per avviare un nuovo progetto.

3. Creare una cartella all'interno del progetto per memorizzare il modello di esercitazione e chiamarlo Staffa ALCOA.

   1. Fare clic su Nuova cartella.
   2. Immettere Staffa ALCOA.
   3. Premere INVIO.
   4. Fare doppio clic sulla cartella Staffa ALCOA per renderla la posizione di salvataggio del file corrente.
   5. Fare clic su Salva.

4. Passare all'area di lavoro Progettazione generativa e scegliere Stati Uniti (pollici) per lo studio generativo.

   Nota È possibile che siano state impostate unità di default diverse da quelle definite inizialmente quando Fusion è stato installato. Inoltre, le unità generative sono indipendenti dalle unità specificate nell'area di lavoro Progettazione. Pertanto, il sistema di unità può cambiare quando si passa all'area di lavoro Progettazione generativa.

   1. Nella barra degli strumenti, fare clic su Progettazione per modificare l'area di lavoro.
   2. Selezionare l'area di lavoro Progettazione generativa dall'elenco a discesa.

      Viene visualizzata la finestra di dialogo Nuovo studio generativo.
   3. Nella finestra di dialogo, selezionare Componente strutturale e fare clic su Crea studio.

      Nota: Nel browser, viene visualizzato lo studio Studio 1 - Componente strutturale.
   4. Per espandere l'elenco dei componenti, nel Browser, in Componenti modello, espandere Staffa ALCOA.
   5. Nel browser, posizionare il puntatore del mouse su Unità, quindi fare clic su .
   6. Nella finestra di dialogo Impostazioni unità, selezionare U.S. (pollici) dall'elenco a discesa Gruppo di unità di default.
   7. Fare clic su OK.

5. Specifica delle impostazioni studio.

   Nota: La finestra di dialogo Impostazioni studio consente di specificare la risoluzione desiderata dei risultati. Più precisa è la soluzione, maggiore è il tempo richiesto dall'applicazione per completare il calcolo.
   1. Nella scheda Definisci, fare clic su Studio > Impostazioni studio.

      Nota: In alternativa, è possibile accedere alla finestra di dialogo Impostazioni studio dal browser. Fare clic con il pulsante destro del mouse su Studio 1 - Componente strutturale e selezionare Impostazioni studio dal menu contestuale.
   2. Nella finestra di dialogo Sintesi, impostare la posizione del dispositivo di scorrimento come illustrato nell'immagine seguente.


   3. Fare clic su OK.

Riepilogo dell'attività 1

In questa attività si è appreso come aprire e salvare il file di esempio in una cartella personale e importare le unità e la risoluzione del risultato.
