Attività 2: specifica di uno spazio di progettazione

In questa attività si apprenderà come specificare lo spazio di progettazione determinando quale geometria includere nel processo di progettazione generativa e quale geometria escludere dalla stessa. Inoltre, si utilizzerà una forma iniziale per ottimizzare una staffa esistente.

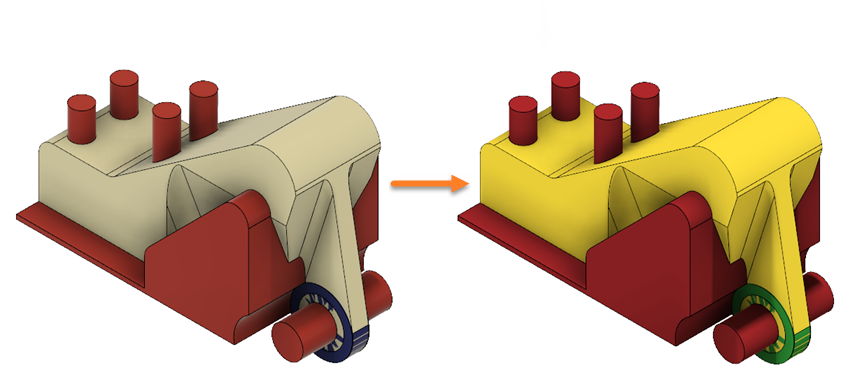

La staffa ALCOA aperta (sinistra) e il modello con tutti i tipi di geometria assegnati (a destra).

Prerequisiti

• Attività 1 completata.

Passaggi

1. Assegnare una forma iniziale al componente Forma originale.

   Nota: La forma iniziale è un tipo di geometria che si applica ad un corpo che viene modificato in base agli obiettivi e ai vincoli durante il processo di progettazione generativa.
   1. Nella scheda Definisci, fare clic su Spazio di progettazione > Forma iniziale .

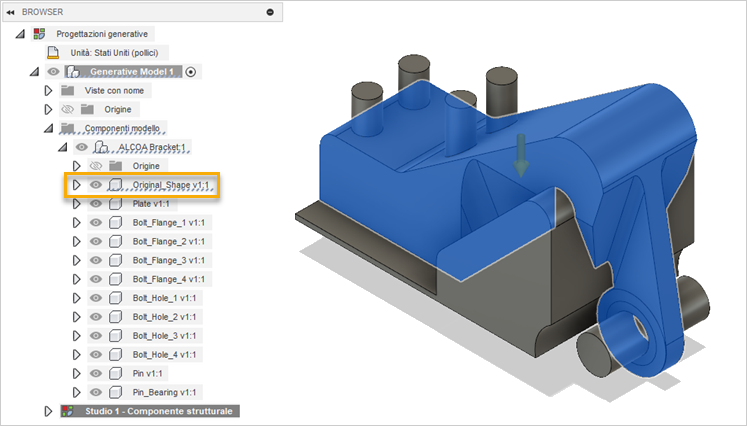

   2. Nell'area grafica, selezionare il corpo evidenziato in blu, come mostrato nell'immagine seguente.



      Nota: Nel browser, è possibile vedere che anche il componente Forma originale è evidenziato.
   3. Nella finestra di dialogo Forma iniziale, assicurarsi che l'opzione Aggiungi/Rimuovi materiale sia selezionata e fare clic su OK.

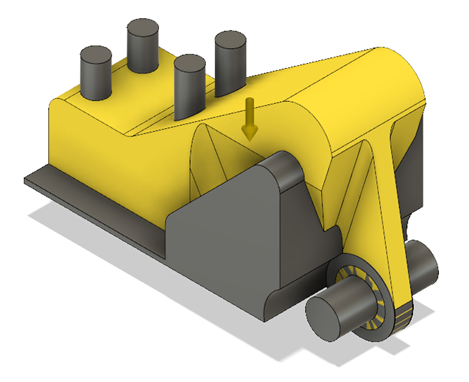

      Il corpo viene visualizzato in giallo nell'area grafica.


   4. Per verificare che al corpo venga assegnata la forma iniziale nella progettazione, nel browser, in Studio 1 - Componente strutturale, espandere Forma iniziale.

      Suggerimento: Per modificare, posizionare il puntatore del mouse sul nodo Forma iniziale nel browser, quindi fare clic su .

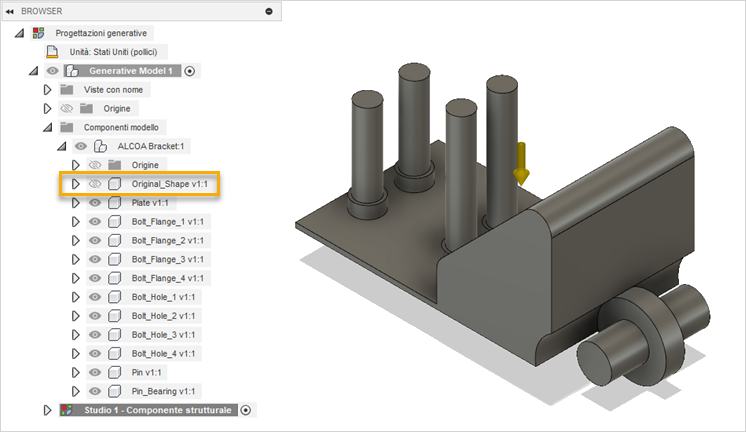

   5. Per nascondere la forma iniziale sull'area grafica, fare clic su accanto al componente Forma originale.



2. Assegnare una geometria di mantenimento ai componenti Flangia bullone e Perno del cuscinetto.

   Nota: La geometria di mantenimento è un tipo di geometria che si applica ad un corpo che si desidera includere nella forma finale della progettazione.
   1. Nella scheda Definisci, fare clic su Spazio di progettazione > Mantieni geometria .

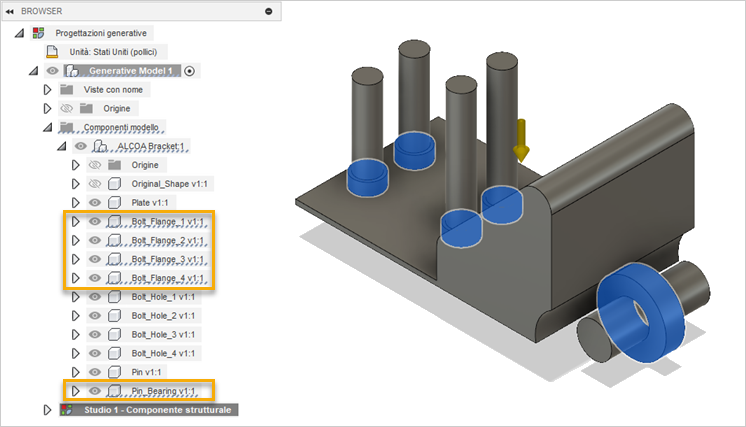

   2. Nell'area grafica, selezionare i corpi evidenziati in blu, come mostrato nell'immagine seguente.



      Nota: Nel browser, è possibile vedere che vengono evidenziati anche i componenti Flangia bullone e Cuscinetto del perno.
   3. Nella finestra di dialogo Mantieni geometria, fare clic su OK.

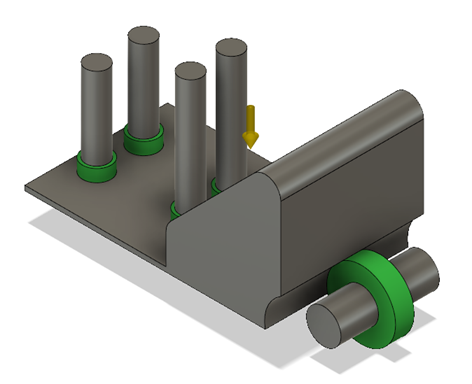

      I corpi vengono visualizzati in verde nell'area grafica.


   4. Per verificare che siano assegnati 5 corpi come geometrie di mantenimento nella progettazione, nel browser, in Studio 1 - Componente strutturale, espandere Mantieni geometria.

      Suggerimento: Per modificare, posizionare il puntatore del mouse sul nodo Mantieni geometria nel browser, quindi fare clic su .

3. Assegnare una geometria di ostacoli ai componenti Piastra, Foro per bullone e Perno.

   Nota: La geometria di ostacoli è un tipo di geometria che si applica ad un corpo che si desidera escludere dalla forma finale della progettazione.
   1. Nella scheda Definisci, fare clic su Spazio di progettazione > Geometria di ostacoli .

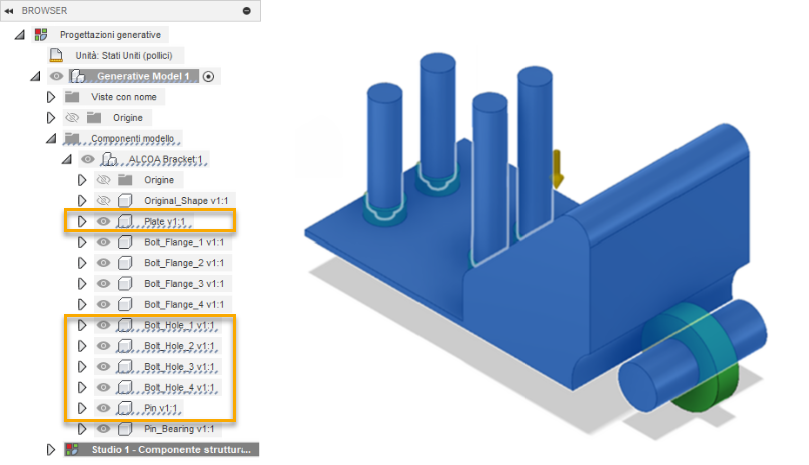

   2. Nell'area grafica, selezionare i corpi evidenziati in blu, come mostrato nell'immagine seguente.



      Nota: Nel browser, è possibile vedere che sono evidenziati anche i componenti Piastra, Foro per bullone e Perno.
   3. Nella finestra di dialogo Geometria di ostacoli, fare clic su OK.

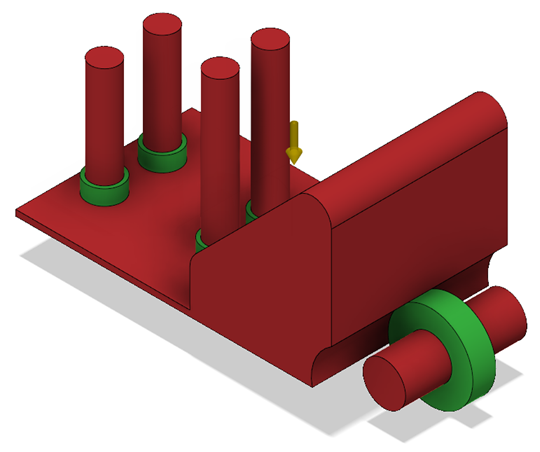

      I corpi vengono visualizzati in rosso nell'area grafica.


   4. Per verificare che siano assegnati 6 corpi come geometrie di ostacoli nella progettazione, nel browser, in Studio 1 - Componente strutturale, espandere Geometria di ostacoli.

      Suggerimento: Per modificare, posizionare il puntatore del mouse sul nodo Geometria di ostacoli nel browser, quindi fare clic su .

Riepilogo dell'attività 2

In questa attività si è appreso come specificare lo spazio di progettazione assegnando i tipi di geometria al modello di staffa ALCOA.
