Attività 1: preparazione del modello

Prima di iniziare, è necessario aprire un modello nell'area di lavoro Progettazione generativa e impostare le unità.

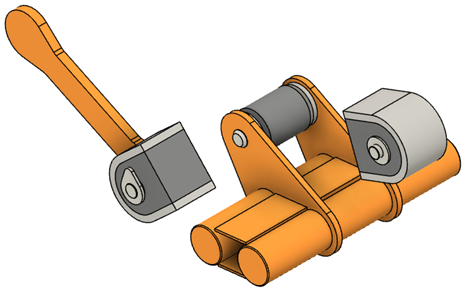

Il modello Caricatore frontale aperto in Fusion.

Prerequisiti

• (Facoltativo) Percorso del file di dati: Esempi di progettazione generativa > Caricatore frontale.

Passaggi

A seconda del modello (Studio GD o Caricatore frontale) che si desidera utilizzare nell'esercitazione, scegliere uno degli approcci (1 o 2) e seguire la procedura.

1. Aprire un modello creato in Inventor.

   Utilizzare questo approccio se si continua la parte dell'esercitazione relativa ad Inventor e si desidera utilizzare un modello personalizzato (Studio GD) creato in Inventor.

   Nota:

   Prima di aprire il modello in Fusion, assicurarsi che l'orientamento della modellazione sia identico a quello di Inventor. In Inventor, il modello originale aveva un orientamento Y verso l'alto. Se l'orientamento del modello non è stato modificato in Inventor, è possibile farlo in Fusion. È possibile modificare l'orientamento modellazione di default nella finestra di dialogo Preferenze.

   Se è stata utilizzata l'opzione Apri in Fusion in Inventor, il file verrà aperto automaticamente in Fusion.

   In alternativa, è possibile aprire il modello dal Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, nella barra dell'applicazione, fare clic su Mostra pannello dati .

      Il Pannello dati viene visualizzato sul lato sinistro della finestra del programma.
   2. Identificare il progetto personale in il client Web di Fusion in cui è stato salvato il modello in Inventor.

      Nota: In il client Web di Fusion, vengono visualizzati il file .IPT di Inventor e il file .F3D associato generati automaticamente durante il processo di caricamento.
   3. Fare doppio clic sul modello GD Study.F3D o fare clic con il pulsante destro del mouse su di esso, quindi selezionare Apri dal menu contestuale.


   4. Saltare il passaggio 2 e andare al passaggio 3.

2. Aprire un file di esempio dal Pannello dati.

   Se si desidera avviare solo la parte Fusion dell'esercitazione e utilizzare il modello definito in precedenza, aprire il modello Caricatore frontale dal Pannello dati.

   Nota: Il modello Caricatore frontale è di sola lettura ed è necessario salvarne una copia in un progetto personale.

   1. Se il Pannello dati non è attualmente visualizzato, nella barra dell'applicazione, fare clic su Mostra pannello dati .

      Il Pannello dati viene visualizzato sul lato sinistro della finestra del programma.

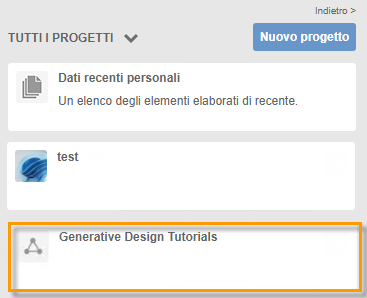

   2. Nel Pannello dati, fare clic su Nuovo progetto.

      Nota: Se non è visibile, tornare alla vista iniziale nel Pannello dati.
   3. Immettere Esercitazioni progettazione generativa nel campo del nome.
   4. Fare doppio clic sul progetto Esercitazioni progettazione generativa per renderlo la posizione di salvataggio del file corrente.


   5. Il livello superiore (vista iniziale) del Pannello dati è suddiviso in tre sottosezioni: PROJECTS, LIBRARIES e SAMPLES. Scorrere fino alla parte inferiore dell'elenco PROJECTS, se necessario, per visualizzare l'elenco SAMPLES.
   6. Individuare la voce Esempi di progettazione generativa in SAMPLES e fare doppio clic su di essa.

      Nel Pannello dati ora viene visualizzato un elenco delle cartelle contenenti i modelli delle lezioni di esercitazione.
   7. Fare doppio clic sul modello Caricatore frontale o fare clic con il pulsante destro del mouse su di esso, quindi selezionare Apri dal menu contestuale.
   8. Nella barra dell'applicazione, fare clic su File > Salva con nome.
   9. Immettere Esercitazione caricatore frontale nel campo del nome.
   10. Espandere il pulsante freccia accanto al campo Posizione e selezionare Esercitazioni progettazione generativa.
   11. Fare clic su Salva, quindi su OK

3. Passare all'area di lavoro Progettazione generativa e scegliere Unità metriche (SI) per lo studio generativo.

   Nota: Se è stata utilizzata l'opzione Apri in Fusion in Inventor, il file verrà aperto automaticamente nell'area di lavoro Progettazione generativa, pertanto saltare i passaggi a-b e andare al passaggio c.

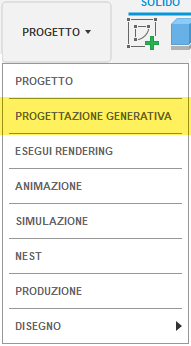

   1. Nella barra degli strumenti, fare clic su Progettazione per modificare l'area di lavoro.
   2. Selezionare l'area di lavoro Progettazione generativa dall'elenco a discesa.



      Viene visualizzata la finestra di dialogo Nuovo studio generativo.
   3. Nella finestra di dialogo, selezionare Componente strutturale e fare clic su Crea studio.

      Nota: Nel browser, viene visualizzato lo studio Studio 1 - Componente strutturale.
   4. Nel browser, posizionare il puntatore del mouse su Unità, quindi fare clic su .
   5. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
   6. Fare clic su OK.
   7. Nella barra dell'applicazione, fare clic su File > Salva.

Riepilogo dell'attività 1

In questa attività si è appreso come aprire il modello nell'area di lavoro Progettazione generativa e impostare le unità.
