Inserire l'area grafica (immagine)

Informazioni su come inserire un'immagine su una faccia piana, un piano o un piano di schizzo da utilizzare come riferimento in Fusion.

Inserimento di un'area grafica

1. Nella barra degli strumenti, fare clic su Inserisci > Area grafica .

   Viene visualizzata la finestra di dialogo Inserisci.

2. Selezionare un file di immagine da un progetto o dal computer.

3. Fare clic su OK.

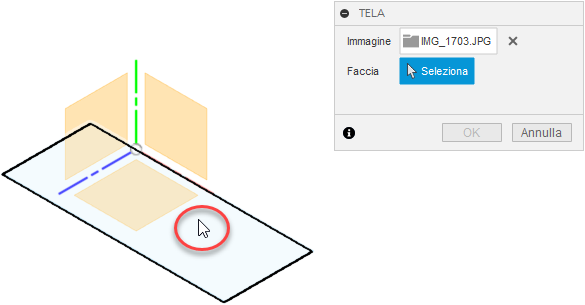

   Viene visualizzata la finestra di dialogo Area grafica con l'immagine selezionata.



4. Selezionare una faccia su cui posizionare l'immagine.

   .

   L'immagine viene visualizzata sulla faccia selezionata e la finestra di dialogo Area grafica si espande con ulteriori impostazioni.



5. Nella finestra di dialogo, regolare le impostazioni dell'immagine:

   • Visualizza attraverso: consente di visualizzare l'immagine attraverso gli oggetti che si trovano davanti ad essa.
   • Selezionabile: consente di selezionare l'immagine come qualsiasi altro oggetto.
   • Rendering: esegue il rendering dell'immagine come parte dell'assieme nell'area di lavoro Render.

6. Regolare la posizione dell'immagine con le maniglie del manipolatore sull'immagine o specificare i valori nella finestra di dialogo:

   • Distanza X: specifica una distanza per effettuare lo spostamento nella direzione X.
   • Distanza Y: specificare una distanza per effettuare lo spostamento nella direzione Y.
   • Angolo Z: specificare un valore per eseguire la rotazione intorno all'asse Z.

7. Nella finestra di dialogo, regolare i valori Scala:

   • Scala X: specificare un valore di scala nella direzione X.
   • Scala Y: specificare un valore di scala nella direzione Y.
   • Scala XY: specificare una scala per entrambi gli assi X e Y per mantenere la proporzioni.

8. Facoltativamente, invertire l'immagine in direzione orizzontale o verticale.

   • Inversione orizzontale: crea una copia speculare dell'immagine in direzione orizzontale.
   • Inversione verticale: crea una copia speculare dell'immagine in direzione verticale.

9. Fare clic su OK.

L'immagine viene visualizzata nell'area grafica in base alle impostazioni specificate.

Suggerimenti

• Utilizzare Calibra per scalare l'area grafica in base ad una dimensione specifica, in modo da poterla utilizzare come riferimento per la progettazione.
• Per un'importazione corretta, verificare che l'estensione del file corrisponda al formato di file reale. I tipi di file supportati includono PNG, JPG, JPEG, TIF eTIFF.
