Nella finestra di dialogo Serie, è possibile duplicare facce, corpi, lavorazioni, componenti o geometria di costruzione in una progettazione e distribuirli utilizzando Serie rettangolare, Serie circolare o Serie su traiettoria per creare layout di serie diversi.

Crea > Serie > Serie rettangolare

Crea > Serie > Serie circolare

Crea > Serie > Serie su traiettoria

Tipo di serie

Selezionare un Tipo di serie.

• Serie rettangolare: duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in una progettazione e li distribuisce lungo gli assi lineari in righe e colonne per creare una serie rettangolare.
• Serie circolare: duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in un progetto e li distribuisce attorno ad un asse lineare per creare una serie circolare.
• Serie su traiettoria: duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in un progetto e li distribuisce per creare una serie lungo una traiettoria specifica.

Tipo di oggetto

Selezionare il tipo di oggetto da disporre in serie.

• Facce:: duplica le facce su corpi solidi o di superficie e le distribuisce in base alle impostazioni della serie.
• Corpi:: duplica i corpi solidi o di superficie e li distribuisce in base alle impostazioni della serie.
• Lavorazioni: duplica le lavorazioni nella timeline e le distribuisce in base alle impostazioni della serie.
• Componenti: duplica i componenti in un assieme e li distribuisce in base alle impostazioni della serie.
• Geometria di costruzione: duplica piani, assi e punti di costruzione e li distribuisce in base alle impostazioni della serie. Per creare prima una geometria di costruzione, vedere Geometria di costruzione.

Oggetti

Selezionare gli oggetti da disporre in serie.

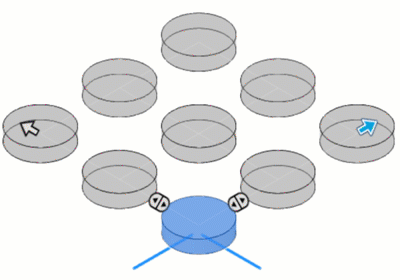

Soppressione

Selezionare per visualizzare una casella di controllo di soppressione su ogni istanza della serie nell'area grafica. Deselezionare le istanze per rimuoverle dalla serie.

Quantità

Specificare il numero di istanze della serie da creare lungo o attorno un asse o una traiettoria.

Tipo di calcolo (disponibile quando Tipo di oggetto è impostato su Lavorazioni)

• Ottimizzato: crea copie identiche disponendo in serie le facce della lavorazione. (Più veloce).
• Identico: crea copie identiche replicando i risultati delle lavorazioni originali. Utilizzare quando non è disponibile Ottimizzato.
• Regola: crea copie potenzialmente differenti disponendo in serie le lavorazioni e calcolando le estensioni o le terminazioni di ogni istanza singolarmente. (Più lento)

Opzioni del tipo di serie rettangolare

Assi

Selezionare uno o più oggetti lineari per definire gli assi lungo i quali distribuire le istanze della serie.

Distribuzione

• Estensione: distribuisce le istanze della serie in modo uniforme lungo l'estensione completa del valore di distanza specificato.
• Spaziatura: distribuisce le istanze della serie in modo che siano distanziate in base al valore specificato.

Distanza

• Distribuzione > Estensione: specificare il valore della distanza per l'estensione completa del modello lungo questo asse.
• Distribuzione > Spaziatura: specificare il valore della distanza tra ogni istanza del modello lungo questo asse.

Direzione

• Una direzione: distribuisce le istanze della serie in una direzione dall'oggetto di origine lungo l’asse o la traiettoria selezionati.
• Simmetrica: distribuisce le istanze della serie in modo simmetrico in due direzioni dall'oggetto di origine lungo l’asse o la traiettoria selezionati.

Opzioni del tipo di serie circolare

Asse

Selezionare un oggetto lineare o circolare per definire l'asse attorno al quale distribuire le istanze della serie.

Distribuzione

• Completo: distribuisce le istanze del modello a 360 gradi attorno all'asse.
• Parziale: distribuisce le istanze della serie in una direzione dall'oggetto di origine intorno all'asse ad un valore di angolo specificato.
• Simmetrico: distribuisce le istanze della serie in modo simmetrico in due direzioni dall'oggetto di origine intorno all'asse ad un valore di angolo specificato.

Opzioni Serie su traiettoria

Traiettoria

Selezionare un oggetto per definire la traiettoria lungo la quale distribuire le istanze della serie.

Distanza

• Distribuzione > Estensione: specificare il valore della distanza per l'estensione completa del modello lungo questo asse.
• Distribuzione > Spaziatura: specificare il valore della distanza tra ogni istanza del modello lungo questo asse.

Punto iniziale

Specifica il valore percentuale per eseguire l'offset della prima istanza della serie dal punto iniziale. Trascinare il punto iniziale lungo la traiettoria per riposizionarlo.

Distribuzione

• Estensione: distribuisce le istanze della serie in modo uniforme lungo l'estensione completa del valore di distanza specificato.
• Spaziatura: distribuisce le istanze della serie in modo che siano distanziate in base al valore specificato.

Direzione

• Una direzione: distribuisce le istanze della serie in una direzione dall'oggetto di origine lungo l’asse o la traiettoria selezionati.
• Simmetrica: distribuisce le istanze della serie in modo simmetrico in due direzioni dall'oggetto di origine lungo l’asse o la traiettoria selezionati.

Orientamento

• Identico: orienta tutte le istanze della serie in modo che corrispondano all'oggetto di origine.
• Direzione della traiettoria: orienta ogni istanza della serie rispetto alla sua posizione lungo la traiettoria.
