Gli utensili Specchio e Serie consentono di creare un gruppo organizzato di facce, lavorazioni, corpi o componenti identici in Fusion. È inoltre possibile utilizzare Serie per duplicare la geometria di costruzione (piani, assi e punti).

Per creare una copia speculare o serializzare gli oggetti nella progettazione, è possibile utilizzare i seguenti utensili:

• Specchio
• Serie rettangolare
• Serie circolare
• Serie su traiettoria
• Serie geometrica

Speculare

L'utensile Specchio crea una copia speculare delle facce, dei corpi, delle lavorazioni o dei componenti selezionati su un piano.

Il risultato è una copia speculare identica sul lato opposto del piano. Se il corpo speculare interseca il corpo originale, è possibile scegliere di unirli in un unico corpo.

Serie

È possibile specificare:

• La direzione, l'asse o la simmetria seguita dalla serie
• La distanza e il tipo di direzione
• Il numero di copie create in ogni direzione

È inoltre possibile sopprimere copie singole all'interno della serie.

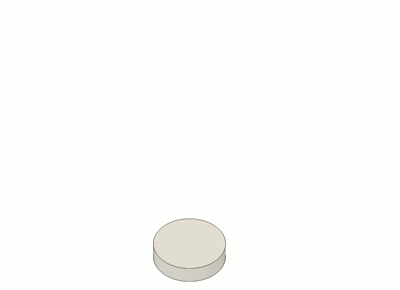

Serie rettangolare

Serie rettangolare duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in una progettazione e li distribuisce lungo gli assi lineari in righe e colonne per creare una serie rettangolare.

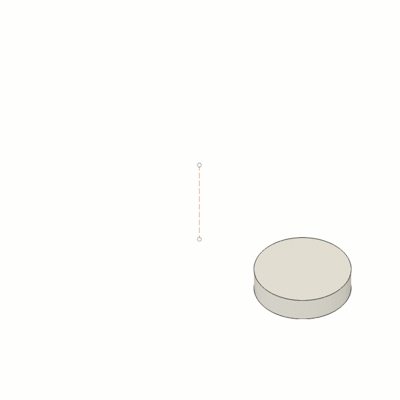

Serie circolare

Serie circolare duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in una progettazione e li distribuisce attorno ad un asse lineare per creare una serie circolare.

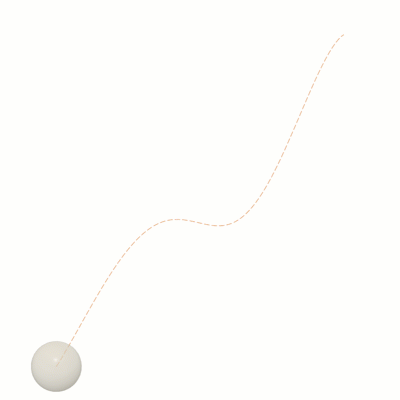

Serie su traiettoria

Serie su traiettoria duplica facce, corpi, lavorazioni, componenti o geometria di costruzione in una progettazione e li distribuisce per creare una serie lungo una traiettoria specifica.

Serie geometrica

L'utensile Serie geometrica crea una serie con sfumature di dimensione e distribuzione su una faccia di un corpo solido.

Selezionare la faccia da disporre in serie, selezionare un corpo solido come oggetto da disporre in serie, quindi regolare le impostazioni di dimensione e distribuzione.
