Attività 2: creazione del becco della bottiglia

In questa attività si apprenderà come traslare la parte superiore della bottiglia verso l'alto per creare il becco e aggiungere ulteriori spigoli per creare il profilo del becco arrotondato.

Prerequisiti

• Attività 1 completata.

Passaggi

1. Traslare la parte superiore della bottiglia verso l'alto di 15 mm per creare due facce sull'altezza per definire l'altezza del becco.

   1. Fare doppio clic sullo spigolo circolare nella parte superiore del cilindro.

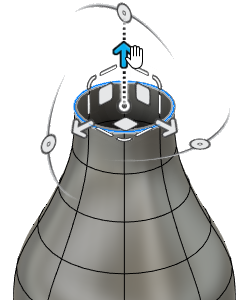

   2. Tenere premuto il tasto Alt, quindi fare clic e trascinare sul manipolatore per traslare verso l'alto di 10 mm.



   3. Fare clic su un'area vuota della tela.

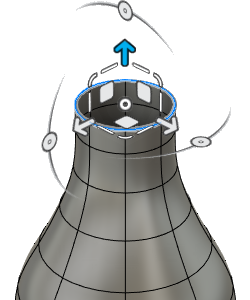

   4. Ripetere i passaggi da a a c, ma traslare l'altezza della bottiglia verso l'alto di 5 mm.



   5. Nella finestra di dialogo Modifica forma, fare clic su OK.

2. Inserire uno spigolo circolare a metà delle facce superiori della bottiglia.

   1. Fare clic su Forma > Modifica > Inserisci spigolo .

   2. Assicurarsi di aver selezionato lo spigolo circolare nella parte superiore della bottiglia. In caso contrario, fare doppio clic su di esso.



   3. Nella finestra di dialogo Inserisci spigolo, assicurarsi di aver impostato Inserisci posizione su 0,5.

   4. Fare clic su OK.

3. Inserire due spigoli circolari, uno per ciascun lato di quello già inserito.

   1. Fare clic su Forma > Modifica > Inserisci spigolo .

   2. Nella tela, fare doppio clic sullo spigolo circolare inserito.

   3. Nella finestra di dialogo Inserisci spigolo, assicurarsi di aver impostato Inserisci posizione su 0,5.

   4. Selezionare Entrambi per Lato inserimento

   5. Fare clic su OK.



4. Scalare il profilo del becco di un fattore 1,2 per creare un profilo arrotondato.

   1. Fare clic sulla vista Fronte del ViewCube per visualizzare il profilo della bottiglia.

   2. Fare clic su Forma > Modifica > Modifica forma .

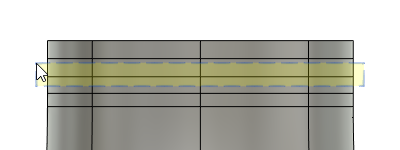

   3. Nella tela, fare clic e trascinare da destra a sinistra per disegnare un riquadro di selezione sopra le due righe di facce.

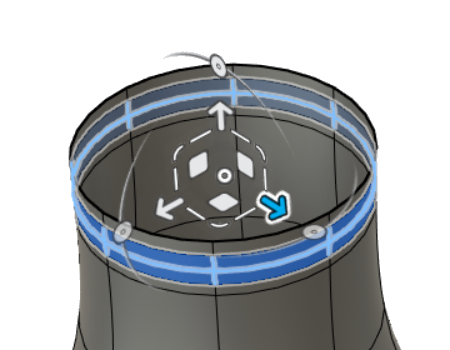

   4. Fare ruotare la vista per assicurarsi che tutte le facce intorno al becco siano selezionate.

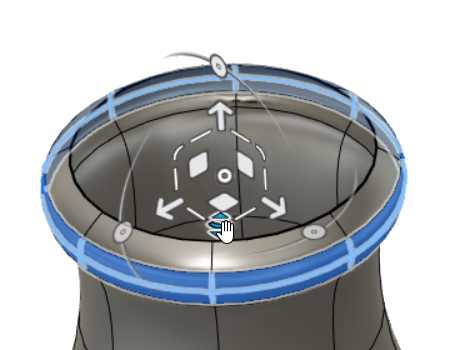

   5. Fare clic e trascinare sul manipolatore per scalare verso l'esterno di un fattore di 1,2.



   6. Nella finestra di dialogo Modifica forma, fare clic su OK.

Riepilogo dell'attività 2

In questa attività si è appreso come traslare la parte superiore della bottiglia verso l'alto per creare il becco e aggiungere ulteriori spigoli per creare il profilo del becco arrotondato.

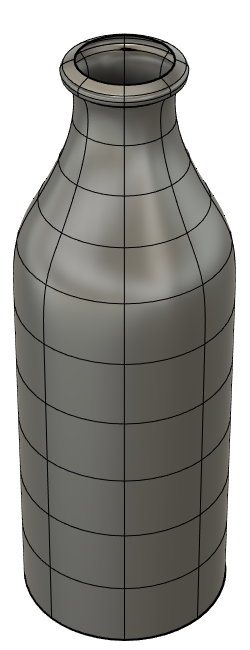

Bottiglia d'acqua con becco definito
