Curve di ampiezza nelle simulazioni evento quasi statiche

Negli studi quasi statici, il concetto di tempo non ha dimensioni. Il tempo è semplicemente una pseudo-ora che misura l'applicazione dei carichi transitori e delle condizioni boundary imposte.

Se si conoscono i valori di carico, applicare carichi transitori e abilitare Dipendente dal passo per attivare la Curva di intensità.

Se non si conoscono i valori di caricamento ma si conosce lo spostamento sotto carico, utilizzare il vincolo imposto e consentire al risolutore di calcolare il carico necessario per creare tale spostamento, utilizzando i passaggi specificati in Curva del moltiplicatore.

Durata e ampiezza

Specificare il numero di passate per la simulazione e fornire curve di ampiezza che descrivono il carico transitorio (curva di intensità) e le condizioni boundary (curva del moltiplicatore) di spostamento imposto su tali passi.

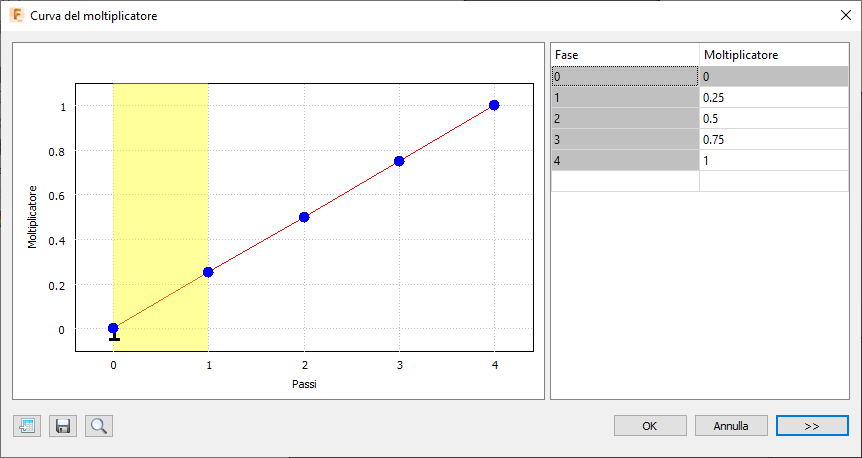

Figura 1. Esempio di curva del moltiplicatore che mostra più passaggi.

Considerazioni sul tempo di analisi

Il numero di passi di default è uno, appropriato per un carico uniforme. In questo caso, vengono imposti carichi e condizioni boundary con una rampa lineare da zero ad uno.

Figura 2: problema di carico con una rampa lineare verso l'alto.

Se il carico non è uniforme, specificare il numero di passi che il risolutore deve utilizzare. Ad esempio, è possibile caricare il modello fino ad un valore imposto e quindi scaricarlo nuovamente su zero. Questa simulazione utilizza due passi.

Figura 3: problema di caricamento/scaricamento con una rampa lineare verso l'alto/verso il basso.
