Attività 4: Vincolare e caricare la soletta in acciaio

In questa attività verrà illustrato come applicare vincoli appropriati alla soletta in acciaio di grandi dimensioni per modellare il processo fisico reale di laminatura. La soletta in acciaio richiede due vincoli strutturali (condizioni boundary di spostamento pari a zero) per potersi spostare solo nella direzione +X sotto il rullo ed essere appiattita nella direzione -Y.

La soletta in acciaio viene spostata dal blocco spintore e dal rullo. All'inizio dell'analisi, il rullo e il blocco spintore sono già in movimento; pertanto, per replicare il processo reale, occorre garantire che anche la soletta in acciaio sia in movimento alla partenza. La soletta in acciaio deve avere una velocità iniziale nella direzione X che corrisponda alla condizione boundary di velocità imposta sul blocco spintore.

In questa attività, è stato applicato:

• Un vincolo strutturale fisso alle facce anteriore e posteriore della soletta in acciaio nelle direzioni +Z e -Z, per farla spostare sotto il rullo, ma non lateralmente al rullo
• Un vincolo strutturale fisso alla faccia inferiore della soletta in acciaio, cioè dove scorre lungo il rullo (non modellato) nella direzione +Y in modo che venga appiattita ma non schiacciata sotto il rullo.
• Una velocità lineare iniziale per cui la soletta in acciaio si sposta già alla velocità appropriata all'inizio dell'evento senza subire un'accelerazione istantanea.

Prerequisiti

• Attività 3 completata.

Passi

1. Applicare un Vincolo fisso alle facce anteriore e posteriore della soletta in acciaio nella direzione Z.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Vincoli > Vincoli strutturali) per aprire la finestra di dialogo Vincoli strutturali.

   2. Verificare che il Tipo di vincolo sia impostato su Fisso.

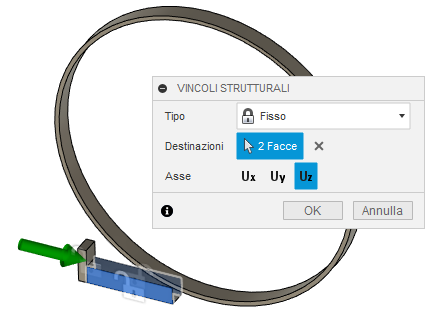

   3. Fare clic sulle superfici anteriore e posteriore della soletta in acciaio per selezionarle come Destinazioni.

      Nota: È necessario ruotare il modello per accedere alle facce anteriore e posteriore.

   4. Fare clic su Ux e Uy per deselezionarli, lasciando selezionato solo Uz.



   5. Fare clic su OK per impostare i vincoli e chiudere la finestra di dialogo.

2. Vincolare la faccia inferiore della soletta in acciaio, dove scorre lungo il rullo, nella Direzione Y.

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Vincoli > Vincoli strutturali) per aprire la finestra di dialogo Vincoli strutturali.

   2. Verificare che il Tipo di vincolo sia impostato su Fisso.

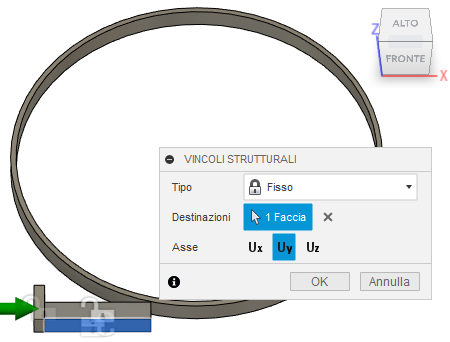

   3. Fare clic sulla faccia inferiore della soletta in acciaio per selezionarla come Destinazione.

   4. Fare clic su Ux e Uz per deselezionarli, lasciando selezionato solo Uy.



   5. Fare clic su OK per impostare i vincoli e chiudere la finestra di dialogo.

3. Applicare una Velocità lineare iniziale alla soletta in acciaio di 41000 mm/s nella Direzione X.

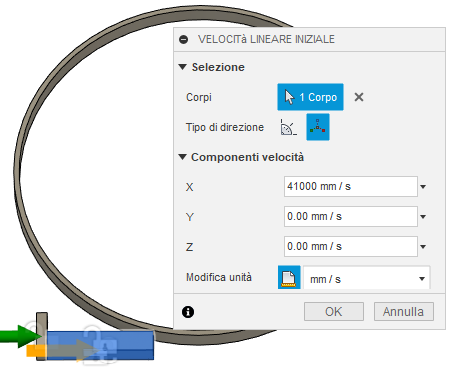

   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Carichi > Velocità lineare iniziale) per aprire la finestra di dialogo Velocità lineare iniziale.

   2. Selezionare la soletta in acciaio nell’area grafica per selezionarla come Corpo.

   3. Fare clic su Modifica unità e impostare le unità su mm/s.

   4. Impostare la Velocità nella Direzione X su 41000 mm/s.

      Nota: Viene visualizzata una freccia arancione che punta nella stessa direzione della freccia verde, ad indicare la direzione della velocità lineare iniziale.



   5. Fare clic su OK per applicare il carico e chiudere la finestra di dialogo.

Riepilogo dell'attività 4

In questa attività, è stato necessario eseguire le seguenti operazioni

• Applicare un vincolo strutturale fisso alle facce anteriore e posteriore della soletta in acciaio nelle direzioni +Z e -Z
• Applicare un vincolo strutturale fisso alla faccia inferiore della soletta in acciaio nella direzione +Y
• Applicare una velocità lineare iniziale alla soletta in acciaio di 41.000 mm/s nella direzione X.
