Attività 4: Selezionare un materiale diverso e ripetere l'analisi

In questa attività, l'utente eseguirà le seguenti operazioni

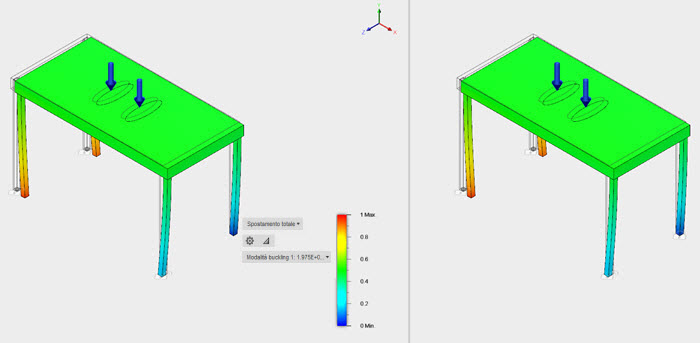

compare results

Prerequisiti

Attività 3 completata.

Passaggi

  1. Clonare lo Studio 1 - Instabilità a carico di punta.

    1. Fare clic con il pulsante destro del mouse su Studio 1 - Instabilità a carico di punta nel browser.
    2. Selezionare Clona studio. Ora si dispone di una copia esatta delle impostazioni dello studio precedente.

  2. Modificare i materiali.

    1. Fare clic su study materials icon (area di lavoro Simulazione > scheda Setup > gruppo Materiali > Materiali di studio) per aprire la finestra di dialogo Materiali di studio.
    2. Fare clic su Seleziona tutto nell'angolo in basso a sinistra per selezionare tutti i componenti.
    3. Modificare i Materiali di studio per uno degli elenchi a discesa su Polipropilene.
    4. Fare clic su OK.

  3. Risolvere lo studio.

    1. Fare clic su solve icon (area di lavoro Simulazione > scheda Impostazione > gruppo Risolvi > Risolvi) per aprire la finestra di dialogo Materiali di studio.
    2. Accertarsi che sia selezionato lo studio corretto, quindi fare clic su Risolvi 1 studio per avviare l'analisi e chiudere la finestra di dialogo.
    3. Al termine dell'analisi, fare clic su Chiudi per chiudere la finestra di dialogo Stato processo.

  4. Confrontare i risultati dei due studi affiancati.

    1. Fare clic su compare icon (area di lavoro Simulazione > scheda Risultati > gruppo Confronta > Confronta).

      Nota: La finestra grafica appare divisa in due finestre della vista. Il nome dello studio è riportato nell'angolo inferiore sinistro di ogni finestra della vista.
    2. Fare clic nella finestra della vista a sinistra per confermare che sia attiva.

      Suggerimento: I controlli di visualizzazione e navigazione sono situati nella parte inferiore della finestra attiva.
    3. Utilizzare l'elenco a discesa Studi nell'angolo in basso a sinistra per selezionare il primo studio.
    4. Fare clic nella finestra della vista a destra per confermare che sia attiva. I controlli di visualizzazione e navigazione vengono ora visualizzati insieme all'elenco a discesa Studi.
    5. Utilizzare l'elenco a discesa Studi nell'angolo in basso a sinistra per selezionare il secondo studio.

      Nota: Controllare che la stessa modalità Carico di punta sia attiva in entrambe le viste, accanto alla legenda. In caso contrario, utilizzare l'elenco a discesa per modificare le modalità di buckling nell'analisi attiva.

      Si noti che le forme e l'intervallo di spostamento sono uguali anche se i materiali sono diversi, poiché si sta confrontando la stessa modalità. I fattori di carico di buckling sono invece diversi. Il fattore di carico di buckling per il tavolo di plastica è inferiore a 1; questo significa che il buckling si verificherà sotto il carico specificato. Il fattore di carico di buckling per il tavolo di polipropilene è maggiore di 1; questo significa che, anche se vengono mostrate le forme e lo spostamento, non si verificherà il buckling sotto il carico specificato.

Riepilogo attività 4

In questa attività, è stato necessario eseguire le seguenti operazioni
