Attività 1: Creare un nuovo studio di sollecitazione statica non lineare

In questa attività, l'utente creerà lo Studio 1 - Sollecitazione statica non lineare eseguendo le seguenti operazioni

• Impostare il numero di passi per aumentare il numero di risultati intermedi
• Definire le dimensioni della mesh per aumentare l'affinamento della mesh e ottenere una maggiore precisione
• Selezionare il sistema di unità desiderato.

Browser quando il modello è importato per la prima volta (sinistra). Browser dopo la creazione di un nuovo studio di sollecitazione statica non lineare (destra).

Prerequisiti

• Fusion è avviato.
• Posizione del file di dati: Campioni > Esercitazione di base > 11-Simulazione > Trave di supporto.

Passaggi

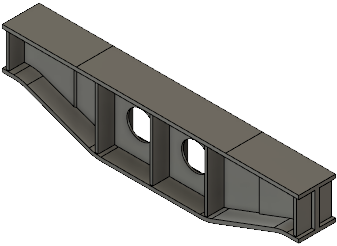

1. Aprire il modello di forma iniziale, Trave di supporto nella direzione Z verso l'alto, dalla cartella Esercitazione di base in Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, fare clic su Mostra pannello dati nella parte superiore dello schermo.
   2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.
   3. Fare doppio clic sulla cartella Basic Training per aprirla.
   4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.
   5. Fare doppio clic sul modello Trave di supporto per aprirlo nell'area grafica.
      Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale.




2. Identificare un progetto personale in cui salvare i modelli di forma iniziale.

   1. Fare clic su File > Salva con nome.
   2. Immettere un nome, ad esempio Trave di supporto, nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

3. Identificare o creare una cartella in cui salvare i modelli di forma iniziale.

   1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
   2. Per creare una nuova cartella, fare clic su Nuova cartella.
   3. Digitare un nome, ad esempio SupportBeam, per la cartella.
   4. Premere INVIO.
   5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
   6. Fare clic su Salva.

4. Selezionare Sollecitazione statica non lineare come nuovo studio di simulazione.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.


   2. Nella finestra di dialogo Nuovi studi, selezionare Sollecitazione statica non lineare.

5. Impostare il Numero di passi su 60. Più passi vengono impostati, maggiore sarà il numero di risultati intermedi e più lungo sarà il tempo di calcolo.

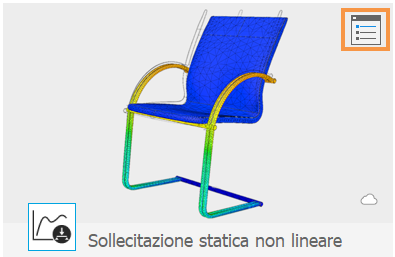

   1. Nell'angolo in alto a destra dell'immagine di anteprima di grandi dimensioni, fare clic sull'icona Impostazioni per accedere alla finestra di dialogo Impostazioni.



      Vengono visualizzate inizialmente le impostazioni Generale.
   2. Verificare che Rimuovi modalità corpo rigido NON sia attivata.

      Questa opzione è applicabile solo ai modelli non vincolati. In questo studio, l'utente applicherà vincoli.
   3. Cambiare il Numero di passi in 60.

6. Impostare le dimensioni della mesh su 7 mm.

   1. Nella finestra di dialogo delle impostazioni di Fusion, selezionare Mesh dal riquadro sinistro per visualizzare le impostazioni della mesh.
   2. Fare clic su Dimensione assoluta e digitare 7 mm nel campo di input.
   3. Fare clic su Indietro per applicare le modifiche.
   4. Nella finestra di dialogo Nuovo studio, fare clic su Crea studio per creare lo studio e chiudere la finestra di dialogo.

7. Impostare il sistema di unità di default su Unità metriche (SI).

   1. Nel browser, posizionare il cursore su Unità, quindi fare clic su Modifica.
   2. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

Riepilogo dell'attività 1

In questa attività, è stata attivata l'area di lavoro Simulazione per creare uno studio di Sollecitazione statica non lineare, quindi sono stati definiti i relativi parametri. È stato necessario eseguire le seguenti operazioni

• Impostare il numero di passi
• Definire le dimensioni della mesh
• Selezionare il sistema di unità desiderato.
