Esercitazione: Analisi della sollecitazione statica non lineare

In questa esercitazione viene illustrato come eseguire uno studio di Sollecitazione statica non lineare su una trave rastremata con carico elevato. Il modello e lo studio di simulazione presentano le seguenti caratteristiche:

• Il materiale in acciaio bassolegato ad alta resistenza è disponibile nella Libreria dei materiali non lineari di Fusion. Questo materiale ha una curva di sollecitazione-deformazione plastica predefinita.
• La trave è caricata con una forza di 300 kN verso il basso che agisce sulla parte centrale della flangia superiore. La faccia superiore è stata divisa per limitare il carico alla porzione desiderata della flangia.
• La trave è vincolata alle facce inferiori corte posizionate a ciascuna estremità della trave. Un supporto è completamente fisso e l'altro è mantenuto nelle direzioni verticale e trasversale (libero di fluttuare assialmente mentre la trave si deforma).

In questa esercitazione, l'utente eseguirà le seguenti operazioni

• Creare uno studio di Sollecitazione statica non lineare per visualizzare l'effetto di un carico su una trave costituita da un materiale con funzionamento non lineare

• Selezionare un materiale e verificare che abbia un funzionamento non lineare

• Applicare vincoli e carichi per simulare l'esperienza della trave sotto carico

• Eseguire un'analisi della sollecitazione statica non lineare per verificare che la trave possa supportare il carico, in base alla selezione del materiale.

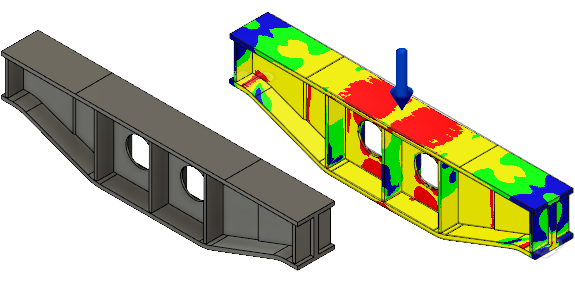

  Modello originale di una trave di supporto (sinistra). Risultato del fattore di sicurezza della sollecitazione statica non lineare (destra).
