Attività 3: allungare i denti del diapason ed eseguire nuovamente l'analisi
In questa attività, poiché è necessario allungare i denti del diapason per ridurre la frequenza di vibrazione, l'utente aumenterà la lunghezza di 5 mm sul modello di produzione. Poiché le modifiche apportate al modello di simulazione non influiscono sul modello di produzione, è necessario cambiare area di lavoro. Per ottenere questo risultato vengono effettuate le seguenti operazioni:
- Passare all'area di lavoro Progettazione
- Utilizzare il comando Premere e trascinare per aumentare di 5 mm la lunghezza dei denti del diapason nel modello di produzione
- Verificare la frequenza naturale del diapason modificato per la modalità di vibrazione fondamentale
Frequenza di vibrazione del diapason originale (a sinistra) e frequenza di vibrazione del diapason modificato (a destra).
Prerequisiti
- Attività 2 completata.
Passaggi

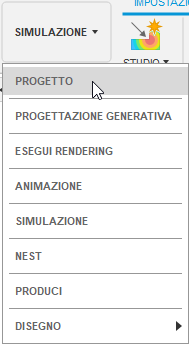

Accedere all'area di lavoro Progettazione dall'elenco a discesa Cambia area di lavoro nell'estremità superiore sinistra della barra degli strumenti.
Allungare i denti del diapason di 5 mm.
- Fare clic sulla faccia finale di un dente del diapason per selezionarla.
- Tenere premuto il tasto CTRL e fare clic sulla faccia finale dell'altro dente per selezionarla.
- Fare clic con il pulsante destro del mouse nell'area grafica di modellazione e selezionare
Premere e trascinare dal menu comandi frequenti.
Viene visualizzata una freccia sul modello e un campo di input numerico nell'area grafica del modello. La freccia dove puntare verso l'esterno. (Una distanza positiva allunga i denti del diapason mentre una distanza negativa li accorcia). - Digitare 5 mm nel campo di input numerico e premere Invio per accettare il comando e chiudere la finestra di dialogo.
Verificare che i denti del diapason abbiano una lunghezza di 75 mm e salvare lo studio.
- Fare clic su
(area di lavoro Progettazione > scheda Solido > gruppo Verifica > Misura) per aprire la finestra di dialogo Misura. - Fare clic su un bordo lungo di uno dei denti e verificarne la lunghezza.
Nella finestra di dialogo Misura, la lunghezza in Selezione 1 deve essere di 75,00 mm. La linea d'asse della piega nel diapason è Y=0. La lunghezza originale dei denti del diapason dalla linea d'asse della piega era 70,00 mm. Poiché sono stati aggiunti 5 mm alla lunghezza, la misura corretta è 75,00 mm. - Nella finestra di dialogo Misura, fare clic su Chiudi.
- Fare clic su
Salva nella barra degli strumenti Accesso rapido per salvare il modello modificato. - Immettere un nome descrittivo e fare clic su OK per salvare le modifiche.
Nota: Le modifiche apportate al modello di produzione di base vengono replicate in tutti i modelli di simulazione esistenti.
- Fare clic su
Eseguire nuovamente la simulazione per la nuova lunghezza del diapason.
- Selezionare Simulazione dall'elenco a discesa Cambia area di lavoro all'estremità sinistra della barra degli strumenti.
Gli avvisi visualizzati indicano che i risultati esistenti non riflettono più le impostazioni del modello, poiché i denti del diapason hanno ora una lunghezza di 75 mm. - Fare clic su
(area di lavoro Simulazione > scheda Setup > gruppo Risolvi > Risolvi) per aprire la finestra di dialogo Risolvi. - Fare clic su Risolvi.
- Selezionare Simulazione dall'elenco a discesa Cambia area di lavoro all'estremità sinistra della barra degli strumenti.

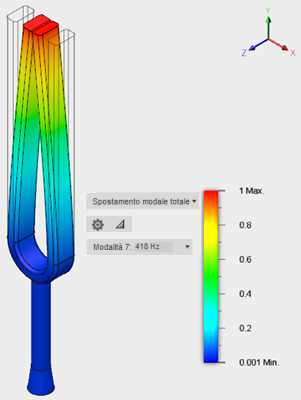

Confermare che la frequenza naturale del diapason modificato per la modalità di vibrazione fondamentale sia 418 Hz.
- Dall'elenco a discesa Modalità accanto alla legenda del grafico, selezionare Modalità 7.
- Nell'elenco a discesa Modalità accanto alla legenda del grafico, osservare la frequenza per la Modalità 7.
La frequenza di questa modalità è 418 HZ, ossia la frequenza target. - Fare clic su
(area di lavoro Simulazione > scheda Risultati > gruppo Termina risultati > Termina risultati) per tornare alla scheda Setup.
- Dall'elenco a discesa Modalità accanto alla legenda del grafico, selezionare Modalità 7.
Riepilogo dell'attività 3
In questa attività, l'utente ha allungato i denti del diapason nel modello di produzione per ridurre la relativa frequenza di vibrazione. Per allungare i denti del diapason, è stato necessario
- Passare all'area di lavoro Progettazione
- Allungare i denti del modello di produzione di 5 mm
- Confermare che la frequenza naturale del diapason modificato sia 418 Hz
