Attività 3: Applicare i vincoli

In questa attività verrà descritto come effettuare le seguenti operazioni:

• Modificare la modalità di selezione su Seleziona priorità facce per semplificare la selezione delle facce
• Esercitarsi con l'utilizzo delle diverse varianti di selezione
• Applicare vincoli strutturali fissi in ciascuna delle direzioni X, Y e Z, in cui le facce della variante del modello di un ottavo incontrano le facce delle altre sette varianti.

Il modello con un ottavo di simmetria consente di creare vincoli semplici e adeguati perché, nella direzione perpendicolare ad un piano di simmetria, non vi è traslazione se la geometria, i carichi e i vincoli sono simmetrici. Le facce lungo il piano YZ sono vincolate lungo l'asse X, le facce del piano XZ lungo l'asse Y e le facce del piano XY lungo l'asse Z. L'applicazione di questi vincoli parziali sulle facce del piano di simmetria consente di vincolare completamente il movimento a corpo libero del modello senza impedire l'espansione termica attesa.

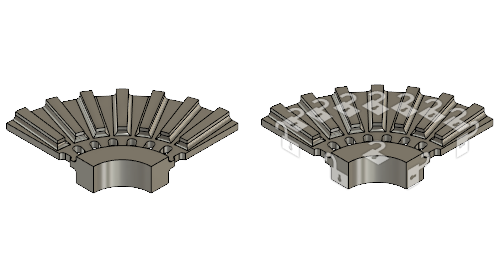

Rotore freno senza vincoli applicati (sinistra) e Rotore freno con vincoli applicati (destra).

Prerequisiti

• Attività 2 completata.

Passaggi

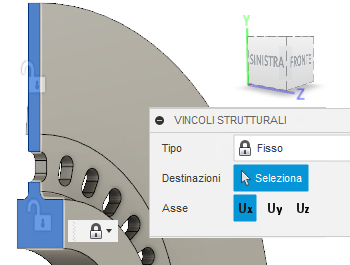

1. Vincolare le due facce sul piano YZ del rotore freno utilizzando la modalità di selezione Seleziona priorità facce.

   Suggerimento: Se è aperta una finestra di dialogo di carico o vincolo, non è necessario tenere premuto il tasto CTRL per selezionare più entità. In questo caso, il funzionamento del mouse consente di attivare/disattivare lo stato di selezione di qualsiasi entità su cui si è fatto clic (o di qualsiasi entità inclusa in un rettangolo di selezione). È sufficiente fare clic su ogni faccia che si desidera selezionare.



   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Seleziona > Seleziona priorità > Seleziona priorità facce) per attivare il comando Seleziona priorità facce.

      Nel gruppo Seleziona, un segno di spunta nero sul comando indica la priorità di selezione attiva (Faccia o Corpo).
   2. Selezionare (area di lavoro Simulazione > scheda Setup > gruppo Vincoli > Vincoli strutturali) per aprire la finestra di dialogo Vincoli strutturali.
   3. Assicurarsi che il Tipo sia impostato su Fisso.
   4. Fare clic su Uy e Uz per disattivare questi assi. Ora solo Ux è attivo.
   5. Ruotare il modello e selezionare le due facce sul piano YZ del rotore freno.
   6. Fare clic su OK per accettare il comando e chiudere la finestra di dialogo.

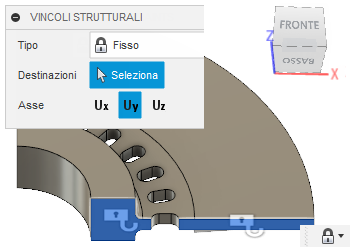

2. Ripetere i passaggi da "b" a "f" ma questa volta vincolare solo la direzione Uy per le due facce sul piano XZ:

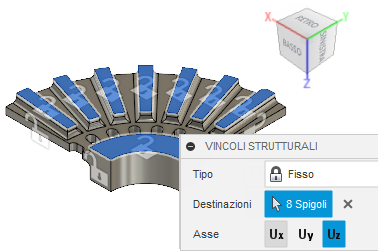

3. Selezionare tramite finestra le otto facce sul piano XY e vincolarle nella direzione Uz.

   Suggerimento: Quando si utilizza un rettangolo di selezione, fare clic e trascinare da sinistra verso destra per selezionare solo gli elementi che sono contenuti completamente all'interno del rettangolo. Fare clic e trascinare da destra verso sinistra per selezionare tutte le entità toccate dal rettangolo (attraversamento) oltre a quelle contenute completamente all'interno del rettangolo.



   Nota: Utilizzare la vista SINISTRA, DESTRA, ALTO o BASSO per selezionare le facce del piano XY in un'unica operazione (vincolo Z) con un singolo rettangolo.
   1. Ruotare il modello come mostrato nell'immagine e selezionare una delle otto facce.
   2. Selezionare (area di lavoro Simulazione > scheda Setup > gruppo Vincoli > Vincoli strutturali) per aprire la finestra di dialogo Vincoli strutturali.
   3. Assicurarsi che il Tipo sia impostato su Fisso.
   4. Fare clic su Ux e Uy per disattivare questi assi. Ora solo Uz è attivo.

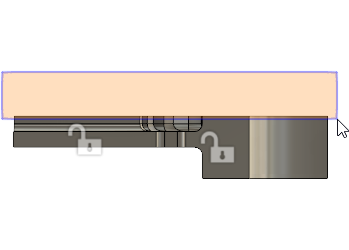

   5. Fare clic su BASSO sul ViewCube, quindi selezionare tramite finestra il bordo superiore del rotore freno, da sinistra verso destra.

      Nota: Con questa operazione, la prima faccia selezionata viene deselezionata e deve quindi essere nuovamente selezionata.

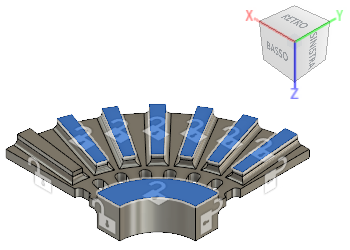

   6. Fare clic sull'angolo del ViewCube per riorientare il modello come mostrato nell'immagine, quindi selezionare nuovamente l'ottava faccia.


   7. Fare clic su OK per accettare il comando e chiudere la finestra di dialogo Vincoli strutturali.

Riepilogo dell'attività 3

In questa attività verrà descritto come effettuare le seguenti operazioni:

• Modificare la modalità di selezione su Seleziona priorità facce per semplificare la selezione delle facce
• Esercitarsi con l'utilizzo delle diverse varianti di selezione
• Applicare vincoli strutturali fissi in ciascuna delle direzioni X, Y e Z, in cui le facce della variante del modello con un ottavo incontrano le facce delle altre sette varianti.
