Attività 1: Impostare una nuova analisi di instabilità a carico di punta

In questa attività l'utente creerà un nuovo studio, Studio 1 - Instabilità a carico di punta, e selezionerà un materiale per determinare se è sufficientemente forte da resistere all'instabilità sotto carico. La forma spostata dall'instabilità si basa sulle modalità di vibrazione. Per impostare lo studio, l'utente eseguirà le seguenti operazioni

• Impostare il numero di modalità di vibrazione su 3

• Selezionare il sistema di unità desiderato

• Cambiare il materiale del modello in plastica

  Per default, il materiale dello studio di simulazione è lo stesso del materiale definito nell'area di lavoro Progettazione.

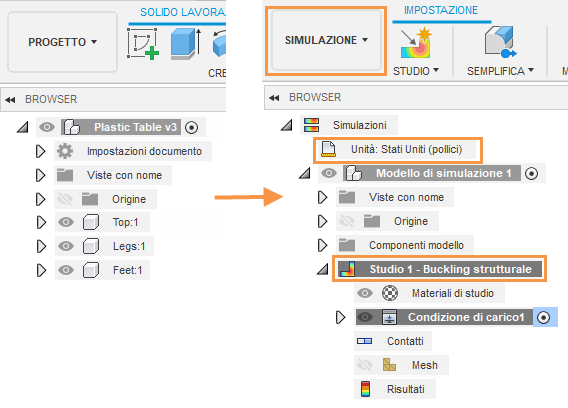

Browser quando il modello è importato per la prima volta (sinistra). Browser dopo la creazione di un nuovo studio di buckling strutturale (destra).

Prerequisiti

• Fusion è avviato.
• Percorso file di dati: Samples > Basic Training > 11-Simulation > Tavolo di plastica.

Passaggi

1. Aprire il modello di forma iniziale, Tavolo di plastica nella direzione Z verso l'alto, dalla cartella Esercitazione di base in Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, fare clic su Mostra pannello dati nella parte superiore dello schermo.
   2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.
   3. Fare doppio clic sulla cartella Basic Training per aprirla.
   4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.
   5. Fare doppio clic sul modello Tavolo di plastica per aprirlo nell'area grafica.
   Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale.

2. Identificare un progetto personale in cui salvare i modelli di forma iniziale.

   1. Fare clic su File > Salva con nome.
   2. Immettere un nome, ad esempio Tavolo di plastica, nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

3. Identificare o creare una cartella in cui salvare i modelli di forma iniziale.

   1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
   2. Per creare una nuova cartella, fare clic su Nuova cartella.
   3. Digitare un nome, ad esempio Tavolo di plastica, per la cartella.
   4. Premere INVIO.
   5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
   6. Fare clic su Salva.

4. Creare un nuovo studio di simulazione Instabilità a carico di punta.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.


   2. Nella finestra di dialogo Nuovi studi, selezionare Instabilità a carico di punta.

5. Verificare che Numero di modalità sia impostato su 3. Il valore di default 3 è in genere sufficiente.

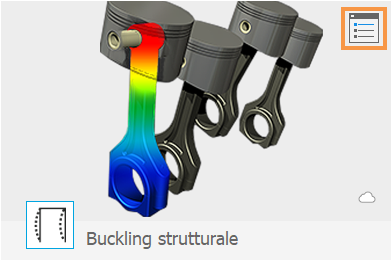

   1. Nell'angolo in alto a destra dell'immagine di anteprima di grandi dimensioni, fare clic sull'icona Impostazioni per accedere alla finestra di dialogo Impostazioni.



      Vengono visualizzate inizialmente le impostazioni Generale.
   2. Nelle impostazioni Generale, verificare che Numero di modalità sia impostato su 3.
   3. Fare clic su Indietro per tornare alla finestra di dialogo Nuovo studio.
   4. Nella finestra di dialogo Nuovo studio, fare clic su Crea studio per creare lo studio e chiudere la finestra di dialogo.

6. Modificare il sistema di unità di default in Stati Uniti (pollici).

   1. Nel browser, posizionare il cursore su Unità: Personalizzata, quindi fare clic su Modifica.
   2. Nella finestra di dialogo Impostazioni unità, scegliere Stati Uniti (pollici) dall'elenco a discesa Gruppo di unità di default.
   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

7. Modificare il materiale per il tavolo di plastica su Plastica.

   Nota: I materiali definiti in un'altra area di lavoro di Fusion vengono applicati automaticamente all'area di lavoro Simulazione. Per un'analisi di instabilità a carico di punta, i materiali devono avere proprietà lineari.
   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Materiali > Materiali di studio) per aprire la finestra di dialogo Materiali di studio.
   2. Nella finestra di dialogo Materiali di studio, fare clic su Seleziona tutto nell'angolo in basso a sinistra per selezionare tutti i componenti.
   3. Modificare i Materiali di studio per uno degli elenchi a discesa su Plastica.
   4. Fare clic su OK per chiudere la finestra di dialogo Materiali di studio.

Riepilogo dell'attività 1

In questa attività è stato creato uno studio di simulazione di Instabilità a carico di punta per determinare se la plastica è sufficientemente forte da resistere all'instabilità sotto un carico applicato. Per definire i parametri dello studio, è stato necessario eseguire le seguenti operazioni

• Impostare il numero di modalità di vibrazione su 3
• Selezionare il sistema di unità desiderato
• Cambiare il materiale del modello in plastica
