Attività 1: Impostare una nuova analisi termica

In questa attività, l'utente creerà lo Studio 1 - Termico eseguendo le seguenti operazioni

• Definire le dimensioni della mesh
• Selezionare il sistema di unità desiderato
• Modificare il materiale del modello. Per default, il materiale dello studio di simulazione è lo stesso del materiale definito nell'area di lavoro Progettazione.

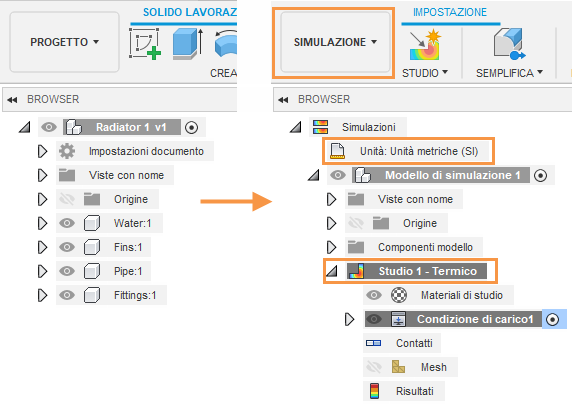

Browser quando il modello è importato per la prima volta (sinistra). Browser dopo la creazione di un nuovo studio termico (destra).

Prerequisiti

• Fusion è avviato.
• Percorso file di dati: Samples > Basic Training > 11-Simulation > Radiatore.

Passaggi

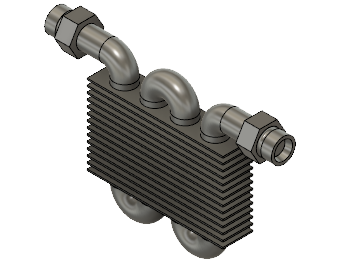

1. Aprire il modello di forma iniziale, Radiatore nella direzione Z verso l'alto, dalla cartella Basic Training nel Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, fare clic su Mostra pannello dati nella parte superiore dello schermo.
   2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.
   3. Fare doppio clic sulla cartella Basic Training per aprirla.
   4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.
   5. Fare doppio clic sul modello Radiatore per aprirlo nell'area grafica.
   Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale.

2. Identificare un progetto personale in cui salvare i modelli di forma iniziale.

   1. Fare clic su File > Salva con nome.
   2. Immettere un nome, ad esempio Radiatore, nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

3. Identificare o creare una cartella in cui salvare i modelli di forma iniziale.

   1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
   2. Per creare una nuova cartella, fare clic su Nuova cartella.
   3. Digitare un nome, ad esempio Radiatore, per la cartella.
   4. Premere INVIO.
   5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
   6. Fare clic su Salva.



4. Creare un nuovo studio di simulazione Termico.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.


   2. Nella finestra di dialogo Nuovi studi, selezionare Termico

5. Impostare le dimensioni della mesh su 10 mm.

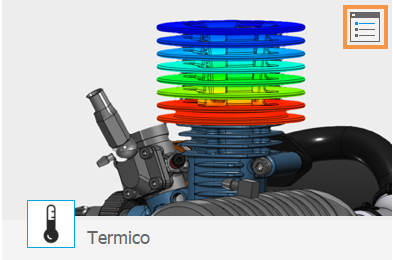

   1. Nell'angolo in alto a destra dell'immagine di anteprima di grandi dimensioni, fare clic sull'icona Impostazioni per accedere alla finestra di dialogo Impostazioni.



      Vengono visualizzate inizialmente le impostazioni Generale.
   2. Selezionare Mesh nel riquadro sinistro della finestra di dialogo per visualizzare le impostazioni della mesh.
   3. Fare clic su Dimensione assoluta e digitare 10 mm nel campo di input.
   4. Fare clic su Indietro per applicare le modifiche.
   5. Nella finestra di dialogo Nuovo studio, fare clic su Crea studio per creare lo studio e chiudere la finestra di dialogo.

6. Impostare il sistema di unità di default su Unità metriche (SI).

   1. Nel browser, posizionare il cursore su Unità: Personalizzata, quindi fare clic su Modifica.
   2. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

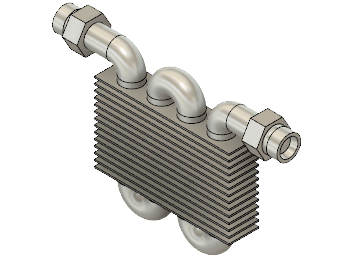

7. Modificare il materiale per il modello Radiatore in Alluminio. Per poter eseguire un'analisi termica, è necessario che i materiali siano conducibili.

   Nota: I materiali definiti in un'altra area di lavoro di Fusion vengono applicati automaticamente all'area di lavoro Simulazione.
   1. Fare clic su (area di lavoro Simulazione > scheda Setup > gruppo Materiali > Materiali di studio) per aprire la finestra di dialogo Materiali di studio.
   2. Nella finestra di dialogo Materiali di studio, fare clic su Seleziona tutto nell'angolo in basso a sinistra per selezionare tutti i componenti.
   3. Modificare i Materiali di studio per uno degli elenchi a discesa in Alluminio.
   4. Fare clic su OK per chiudere la finestra di dialogo Materiali di studio.



Riepilogo dell'attività 1

In questa attività è stato creato uno studio Termico eseguendo le seguenti operazioni

• Definite le dimensioni della mesh in 10 mm
• Selezionato il sistema di unità Unità metriche (SI)
• Modificato il materiale del modello in Alluminio.
