Esercitazione: Analisi termica
In questa esercitazione, l'utente utilizzerà le analisi Termiche per interpretare i risultati.
Il radiatore deve fornire calore senza causare lesioni. Radiatori con temperature superiori a 70 C possono causare ustioni in meno di 1 secondo. È possibile simulare la temperatura della progettazione originale del radiatore per determinare se il progetto è sicuro. Dopodiché occorre regolare le dimensioni delle alette del radiatore su un modello di simulazione nell'ambiente Semplifica e analizzare il nuovo modello per determinare se la temperatura soddisfa i requisiti.
In questa esercitazione, l'utente eseguirà le seguenti operazioni:
Creare uno studio Termico per determinare la temperatura delle alette del radiatore
Eliminare la geometria superflua per l'analisi, in modo da ridurre il tempo di analisi
Applicare carichi termici per simulare l'effetto del flusso d'acqua di 75 C attraverso i tubi e la perdita di calore nell'ambiente
Creare un nuovo modello di simulazione con alette estese, per individuare la progettazione capace di soddisfare i requisiti di temperatura
Impostare l'analisi sul nuovo modello di simulazione in modo identico alla prima analisi, per garantire un confronto diretto
Confrontare e interpretare i risultati dei due studi termici.

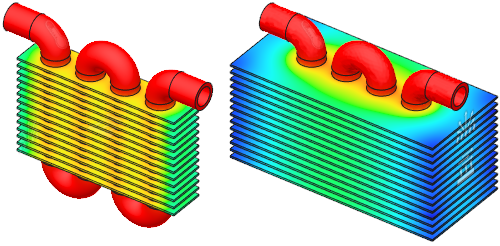

Analisi termica del modello di radiatore originale (sinistra). Analisi termica del modello di simulazione con le alette estese (destra).
