Soglie di temperatura nel raffreddamento dei componenti elettronici

La Soglia di temperatura è la temperatura in corrispondenza o al di sopra della quale il componente rischia di guastarsi per effetto del surriscaldamento. È possibile impostare una Soglia di temperatura sui componenti della scheda a rischio per evidenziare il rischio di guasto.

Nelle schede a circuito stampato, sono presenti numerosi componenti che si riscaldano e dissipano il calore per effetto del carico termico applicato. Al di sopra di una determinata temperatura, questi componenti possono surriscaldarsi e quindi guastarsi. Il carico applicato e la temperatura massima di questi componenti sono elencati nel foglio delle specifiche del fabbricante.

3d power supply pcb

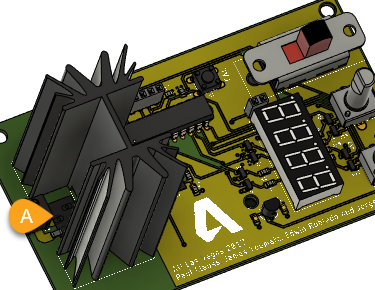

Figura 1: PCB 3D di alimentazione, con una soglia di temperatura di 150 °C sul componente A.

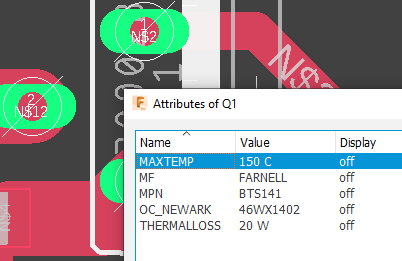

Nota: Quando si crea la scheda elettronica nell'area di lavoro Progettazione di Fusion, gli attributi MAXTEMP impostati nel layout 2D vengono importati automaticamente nell'area di lavoro Simulazione come Soglie di temperatura.

maxtemp setting

Figura 2: impostazione MAXTEMP su PCB 3D.

Quando si imposta una Soglia di temperatura, viene prodotto un risultato della soglia che mostra la temperatura di tutti i componenti. Questo risultato indica quanto tali componenti con le soglie di temperatura specificate alle rispettive soglie sono prossimi alle rispettive soglie di temperatura.

Nota: Non è necessario impostare una Soglia di temperatura sui componenti della scheda, ma il risultato della soglia viene generato solo quando si specificano le soglie di temperatura.
