Legenda - Min/max

Il comando Legenda - Min/max consente di modificare l'intervallo di valori visualizzati nella legenda, in modo da potersi concentrare sulle aree problematiche o identificare i punti in cui le specifiche della parte non sono soddisfatte.

Legenda - Min/Max è disponibile per i risultati visualizzati con il visualizzatore standard (precedente) tranne

• Sollecitazione statica non lineare

Gli studi che utilizzano il visualizzatore online (Sollecitazione statica, Termico, Sollecitazione termica, Stampaggio ad iniezione e Raffreddamento componenti elettronici) non presentano l'opzione Legenda - Min/max. Per questi studi, utilizzare soglia legenda per regolare l'intervallo visibile. È possibile modificare i dispositivi di scorrimento della soglia per concentrarsi su intervalli di valori specifici, ma non è possibile andare al di sotto del valore effettivo più basso o al di sopra del valore effettivo più alto nei risultati.

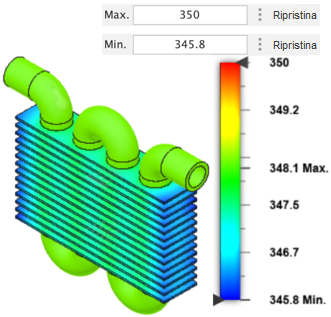

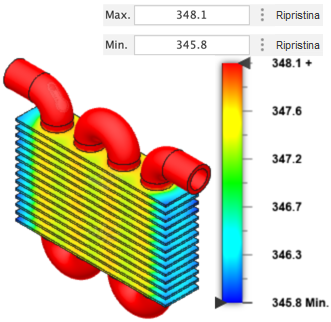

Ad esempio, quando si diminuisce il valore legenda massimo, una percentuale maggiore del modello diventerà rossa. In questo modo, se il valore legenda massimo viene impostato sul limite superiore della specifica del modello, sarà evidente dove il modello si avvicina ai limiti della specifica.
