Modifica dell'intervallo della legenda

Nota: Questa procedura è valida solo per gli studi che utilizzano il visualizzatore dei risultati precedente. Per gli studi che utilizzano il visualizzatore online (Sollecitazione statica, Termico, Sollecitazione termica, Stampaggio ad iniezione, Raffreddamento componenti elettronici), utilizzare la soglia della legenda per regolare l'intervallo visibile.

Come modificare i valori minimo e massimo della legenda

È possibile modificare i valori Minimo e Massimo della legenda per cambiare la colorazione del modello.

  1. Fare clic su legend min/max icon (area di lavoro Simulazione > scheda Risultati > gruppo Utensili risultato > Legenda min/max) per aprire la finestra di dialogo Min/Max.

  2. Specificare il valore massimo e minimo desiderati.

  3. Fare clic su Ripristina per ripristinare i valori di default.

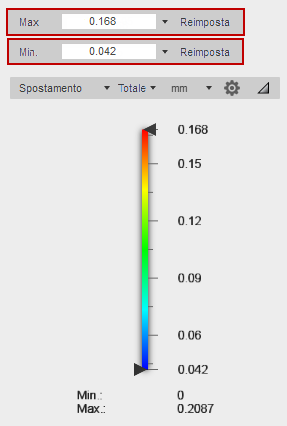

    legend min/max entry dialog example

Pagina principale: Legenda - Min/max
