Attività 1: Creare un nuovo studio di simulazione evento quasi statica

In questa attività si crea un nuovo studio, Studio 1 - Simulazione evento quasi statica, per determinare le sollecitazioni cui è sottoposta la billetta in rame sotto il carico di rampa. Per impostare lo studio, verranno eseguite le seguenti operazioni:

Prerequisiti

Passi

  1. Aprire il modello di forma iniziale, Raccordo in rame nella direzione Y verso l'alto, dalla cartella Esercitazione di base in Pannello dati.

    1. Se il Pannello dati non è attualmente visualizzato, fare clic su data panel icon Mostra pannello dati nella parte superiore dello schermo.

    2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.

    3. Fare doppio clic sulla cartella Basic Training per aprirla.

    4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.

    5. Fare doppio clic sul modello Billetta in rame per aprirla nell’area grafica.

      Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale

  2. Identificare un progetto personale in cui salvare il modello.

    1. Fare clic su save as icon (File > Salva con nome).
    2. Immettere un nome, ad esempio Billetta in rame, nel campo del nome.
    3. Espandere il pulsante freccia accanto al campo Posizione.
    4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

  3. Identificare o creare una cartella in cui salvare il modello.

    1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
    2. Per creare una nuova cartella, fare clic su Nuova cartella.
    3. Digitare un nome, ad esempio Billetta in rame per la cartella.
    4. Premere INVIO.
    5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
    6. Fare clic su Salva.

  4. Selezionare Simulazione evento quasi statica come nuovo studio di simulazione.

    1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.

      Simulation workspace

    2. Nella finestra di dialogo Nuovi studi, selezionare Quasi-static Event Simulation study icon Simulazione evento quasi statica.

  5. Modificare il Numero di intervalli risultati per passo in 10.

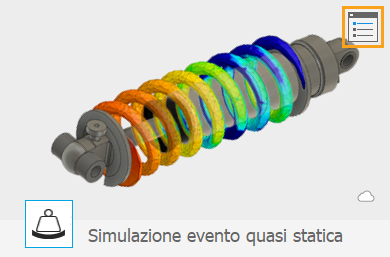

    1. Nell'angolo in alto a destra dell'immagine di anteprima di grandi dimensioni, fare clic su settings icon Impostazioni per accedere alla finestra di dialogo Impostazioni.

      settings dialog location

    2. Nella finestra di dialogo Impostazioni, digitare 10 come Numero di intervalli risultati per passo.

  6. Impostare le dimensioni della mesh su 0.25 mm.

    1. Nella finestra di dialogo Impostazioni, selezionare Mesh dal riquadro sinistro della finestra di dialogo per visualizzare le impostazioni della mesh.
    2. Fare clic su Dimensione assoluta e digitare 0.25 mm nel campo di input.
    3. Fare clic su Indietro per applicare le modifiche.
    4. Nella finestra di dialogo Nuovo studio, fare clic su Crea studio per creare lo studio e chiudere la finestra di dialogo.

  7. Impostare il sistema di unità su Unità metriche (SI).

    1. Nel browser a sinistra dell’area grafica, posizionare il cursore del mouse su change units icon Unità, quindi fare clic su edit icon Modifica.
    2. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
    3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

Riepilogo dell'attività 1

In questa attività, è stata attivata l'area di lavoro Simulazione per creare uno studio Simulazione evento quasi statica, quindi sono stati definiti i relativi parametri. È stato necessario eseguire le seguenti operazioni
