Esercitazioni: simulazione evento quasi statica

In questa esercitazione viene utilizzata un'analisi di Simulazione evento quasi statica per esaminare le sollecitazioni di un modello di simmetria di un quarto di un raccordo in rame, soggetto a un carico di rampa. Poiché non siamo interessati alle sollecitazioni nella piastra base stazionaria, lo definiremo come un corpo rigido per migliorare ulteriormente il tempo di risoluzione.

In questa esercitazione si apprenderà come effettuare le operazioni seguenti:

• Creare un nuovo studio di simulazione evento e definire i relativi parametri
• Definire un corpo rigido e modificare i materiali del modello
• Applicare vincoli alla piastra inferiore, alla billetta e alla piastra superiore
• Applicare un vincolo di traslazione imposto per definire gli spostamenti della piastra superiore e sopprimere il contatto automatico per ridurre il tempo di analisi
• Eseguire l'analisi ed esaminare i risultati.

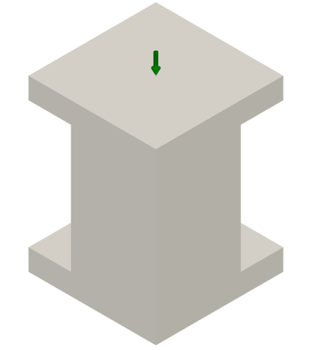

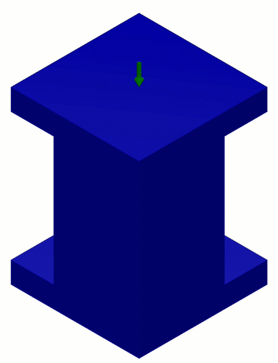

Modello billetta in rame prima dell’analisi di simulazione evento quasi statica	Modello billetta in rame che mostra tensione e compressione sulla billetta in rame e piastra superiore, poiché la piastra schiaccia la billetta

Prerequisiti

• Per completare questa esercitazione, l’account Autodesk richiede token sufficienti per eseguire l'analisi o un abbonamento attivo a Fusion Simulation Extension.
