Attività 3: Aggiunta di un altro regolatore e dissipatore di calore e risoluzione

In questa attività viene incluso un altro regolatore e dissipatore di calore per verificare in che modo possono ridurre ulteriormente le temperature dei componenti al di sotto delle soglie di temperatura massima di 130 C. Il regolatore e il dissipatore di calore sono già stati modellati, ma sono stati rimossi.

È necessario eseguire le seguenti operazioni

Clonare il secondo modello di simulazione originale e il relativo setup dello studio
Sopprimere la rimozione del regolatore C e del relativo dissipatore di calore nel nuovo modello di simulazione clonato
Applicare l'alimentazione da 23 W al regolatore C
Ridurre l'alimentazione al regolatore B a 27 W.
Applicare l'idealizzazione dei componenti al nuovo dissipatore di calore
Modificare il materiale del dissipatore di calore in Alluminio 6061
Risolvere lo studio.

constraints before and after

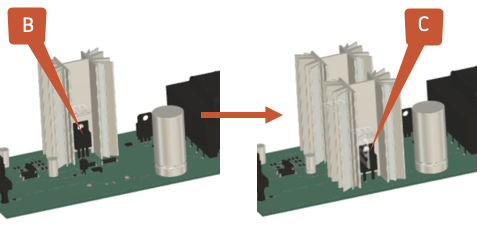

Scheda elettronica con un dissipatore di calore (sinistra) e con due dissipatori di calore (destra).

Prerequisiti

Attività 2 completata.

Passaggi

Creare un clone del modello di simulazione One Heatsink e del relativo setup dello studio associato, quindi denominarlo Two Heatsinks, in modo da poterlo modificare senza sovrascrivere i risultati esistenti.
1. Nella barra degli strumenti Setup, selezionare (Semplifica > Semplifica) per accedere all'ambiente Semplifica.
2. Nell'ambiente Semplifica, nel browser, fare clic con il pulsante destro del mouse sul modello di simulazione One Heatsink per aprire il menu contestuale.
3. Nel menu contestuale, scorrere verso il basso e selezionare Clona modello di simulazione per aprire la finestra di dialogo Clona modello di simulazione.
4. Nella finestra di dialogo Clona modello di simulazione, accertarsi che sia selezionato Studio 1 - Raffreddamento dei componenti elettronici, quindi fare clic su OK per creare il clone.
5. Nel browser, fare doppio clic sul modello di simulazione clonato per attivare la modalità di modifica e rinominarlo in Two Heatsinks.
Reinstallare il regolatore C e il relativo dissipatore di calore.
1. Nella timeline Semplifica, nella parte inferiore dell'area grafica, fare clic con il pulsante destro del mouse sull'ultima modifica attiva per aprire il menu contestuale.
2. Nel menu contestuale, scorrere verso il basso e selezionare Sopprimi lavorazioni per reinstallare il regolatore C.
3. Ripetere il processo con la successiva modifica attiva all'estrema destra per reinstallare il dissipatore di calore per il regolatore C.
4. Nella barra degli strumenti Semplifica, fare clic su (Termina semplificazione > Termina semplificazione) per tornare alla scheda Setup.
Applicare un carico di calore interno di 23 W al regolatore di tensione C.
1. Nella barra degli strumenti della scheda Setup, selezionare (Carichi > Carichi termici) per aprire la finestra di dialogo Carichi termici.
2. Nella finestra di dialogo Carichi termici, impostare Tipo su Calore interno.

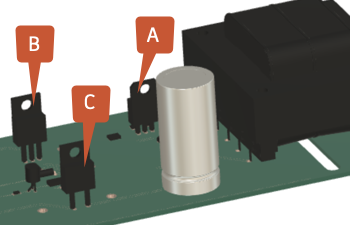

3. Nell'area grafica, selezionare il regolatore C, mostrato nell'immagine, quindi verificare che nella finestra di dialogo Carichi termici ** sia stato selezionato **1 corpo.
4. Nella finestra di dialogo Carichi termici, impostare il Carico di calore su 23 W.
5. Selezionare OK per accettare il comando e chiudere la finestra di dialogo Carichi termici.
Ridurre l'alimentazione al regolatore B a 27 W.
1. Nella barra degli strumenti della scheda Setup, selezionare (Gestisci > Attributi condizione di carico) per aprire la finestra di dialogo Attributi condizione di carico.

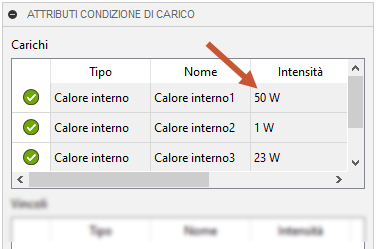

2. Nella finestra di dialogo Attributi condizione di carico, fare doppio clic sulla riga con Intensità 50 W per aprire la finestra di dialogo Modifica carico termico.
3. Nella finestra di dialogo Modifica carico termico, modificare il carico termico da 50 W a 27 W e premere INVIO sulla tastiera.
4. Nella finestra di dialogo Attributi condizione di carico, confermare che le modifiche siano corrette, quindi fare clic su Chiudi per chiudere la finestra di dialogo.
Applicare l'idealizzazione dei componenti al dissipatore di calore C del regolatore, per ridurre il tempo di analisi mantenendo al contempo la precisione della soluzione.
1. Nella barra degli strumenti Setup, nel gruppo Raffreddamento, selezionare Dissipatore di calore per aprire la finestra di dialogo Dissipatore di calore.
2. Nell'area grafica, selezionare il dissipatore di calore per il regolatore C e verificare che sia evidenziato in blu.
3. Nella finestra di dialogo Dissipatore di calore, confermare che sia selezionato 1 corpo, quindi fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.
Modificare il materiale del dissipatore di calore C del regolatore in Alluminio 6061.
1. Nella barra degli strumenti Setup, nel gruppo Materiali, selezionare Materiali di studio per aprire la finestra di dialogo Materiali di studio.
2. Nell'area grafica, selezionare il dissipatore di calore e verificare che sia evidenziato in blu.
3. Nella finestra di dialogo Materiali di studio, nella colonna Materiale dello studio, fare clic due volte sulla riga del dissipatore di calore evidenziata per aprire l'elenco dei materiali, quindi selezionare Alluminio 6061 e premere INVIO sulla tastiera.
4. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.
Verificare che lo studio sia configurato correttamente, quindi eseguire l'analisi.
1. Nella barra degli strumenti Setup, selezionare (gruppo Risolvi > Verifica preliminare) e confermare che sia verde con un segno di spunta bianco.
2. Nella barra degli strumenti Setup, fare clic su (gruppo Risolvi > Risolvi) per aprire la finestra di dialogo Risolvi.
3. Nella finestra di dialogo Risolvi, fare clic su Risolvi 1 studio per eseguire l'analisi e chiudere la finestra di dialogo.

  Nota: La creazione di mesh e la risoluzione dell'analisi possono richiedere alcuni minuti.
4. Al termine dell'analisi, fare clic su Chiudi per chiudere la finestra di dialogo Stato processo.

Riepilogo dell'attività 3

In questa attività è stato descritto come effettuare le seguenti operazioni:

Clonare il secondo modello di simulazione e il relativo setup dello studio
Sopprimere la rimozione del regolatore C e del relativo dissipatore di calore nel nuovo modello di simulazione clonato
Applicare alimentazione da 23 W al regolatore C
Ridurre l'alimentazione al regolatore B a 27 W.
Applicare l'idealizzazione dei componenti al nuovo dissipatore di calore
Modificare il materiale del dissipatore di calore in Alluminio 6061
Confermare che lo studio sia stato impostato correttamente, quindi risolverlo
