Attività 2: disegno dei denti arrotondati di un ingranaggio

In questa attività vengono creati i denti arrotondati di un ingranaggio all'interno di un cilindro cavo. Per ottenere questo risultato, è necessario effettuare le seguenti operazioni:

• Disegnare un cerchio più piccolo utilizzando un punto centrale e un diametro.

• Applicare un vincolo e una quota al cerchio per controllarne le dimensioni e la posizione.

• Creare una serie circolare dal cerchio originale.

• Convertire i cerchi della serie circolare in geometria 3D.

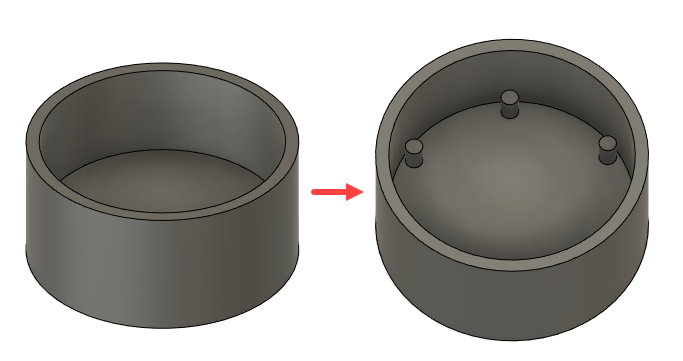

  Denti arrotondati dell'ingranaggio completati all'interno del cilindro

Passaggi

1. Iniziare a disegnare un cerchio con un diametro di 4 mm sulla base del cilindro.

   1. Fare clic su Solido > Crea > Crea schizzo .

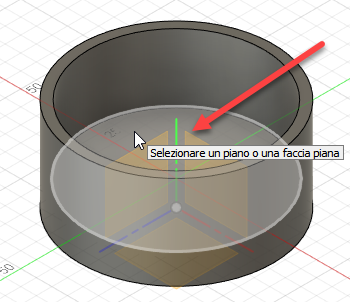

   2. Selezionare la parte superiore della base del cilindro come piano su cui si desidera eseguire lo schizzo.


   3. Fare clic su Schizzo > Crea > Cerchio con centro-diametro .

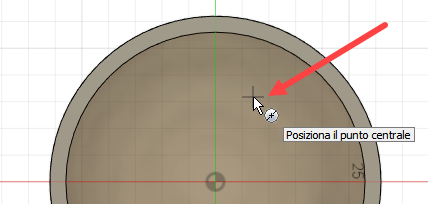

   4. Fare clic per selezionare il punto centrale del cerchio.

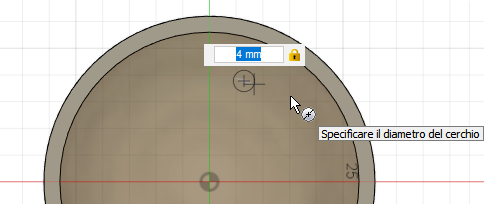

   5. Trascinare il mouse per iniziare a creare un cerchio e digitare 4 mm nel campo Diametro.




   6. Premere due volte Invio per completare il cerchio.

2. Applicare un vincolo orizzontale/verticale al cerchio per allinearlo al punto centrale della faccia. In questo modo, se il centro della faccia si sposta, lo schizzo si sposta con esso.

   1. Fare clic su Schizzo > Vincoli > Orizzontale/Verticale.

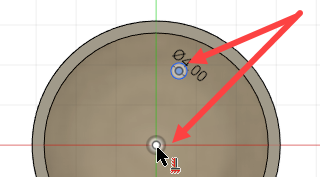

   2. Fare clic sul punto centrale del cerchio appena creato, quindi fare clic sul punto centrale della faccia.



      In questo modo si allineano i due punti.


   3. Premere ESC per terminare l'applicazione del vincolo.

3. Iniziare a disegnare un cerchio con un diametro di 25,4 mm all'interno del cilindro cavo da utilizzare come base per la serie circolare.

   1. Fare clic su Schizzo > Crea > Quota dello schizzo .

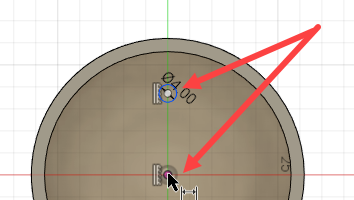

   2. Selezionare il centro del cerchio, quindi il centro della faccia, come oggetti da quotare.


   3. Trascinare il mouse verso destra e fare clic per posizionare la quota.

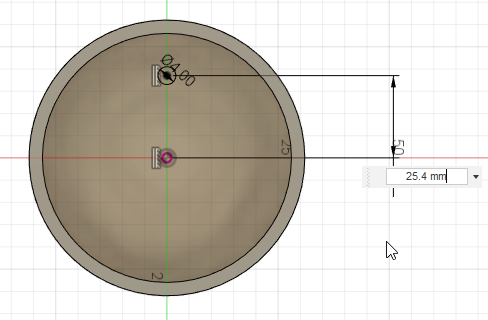

   4. Digitare 25,4 mm nel campo Quota.


   5. Premere Invio.

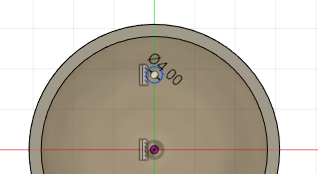

      Nota Il profilo 2D dello schizzo viene visualizzato in nero per indicare che è stato completamente definito, ovvero che è stato vincolato e quotato.

4. Creare una serie circolare di sei cerchi a partire dal cerchio disegnato.

   1. Fare clic su Schizzo > Crea > Serie circolare. Viene visualizzata la finestra di dialogo Serie circolare.

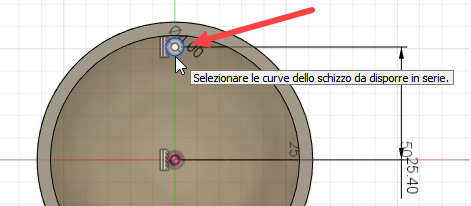

   2. Fare clic su Seleziona accanto al campo Oggetti nella finestra di dialogo Serie circolare e selezionare il cerchio.

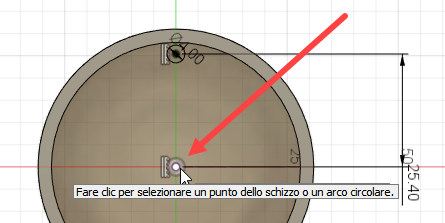

   3. Fare clic su Seleziona accanto al campo Punto centrale e selezionare il punto centrale della faccia.


   4. Digitare 6 nel campo Quantità.


   5. Fare clic su OK nella finestra di dialogo Serie circolare per creare la serie.
   6. Fare clic su Schizzo > Termina schizzo

5. Estrudere i cerchi nella serie di 6 mm per convertirli in lavorazioni 3D.

   1. Fare clic su Modifica > Premere e trascinare. Viene visualizzata la finestra di dialogo Premere e trascinare.
   2. Fare clic su Seleziona nella finestra di dialogo Premere e trascinare, quindi fare clic su ogni singolo cerchio per selezionare tutti e sei i cerchi. I cerchi selezionati sono visualizzati in blu.

      Quando si seleziona un cerchio, viene visualizzata la finestra di dialogo Estrudi.
   3. Immettere 6 mm nel campo Distanza, quindi fare clic su OK nella finestra di dialogo Estrudi.


   4. Utilizzare il ViewCube per orientare la vista in modo da visualizzare le lavorazioni estruse all'interno del cilindro.



Riepilogo attività 2

In questa attività è stata disegnata una serie circolare e sono stati convertiti i cerchi in cilindri per creare denti arrotondati di un ingranaggio all'interno di un cilindro cavo. Per ottenere questo risultato, sono state effettuate le seguenti operazioni:

• Schizzo di un cerchio più piccolo utilizzando un punto centrale e un diametro.

• Applicazione di un vincolo e una quota al cerchio per controllarne le dimensioni e la posizione.

• Creazione di una serie circolare di sei cerchi a partire dal cerchio originale.

• Conversione degli archi della serie circolare in geometria 3D.



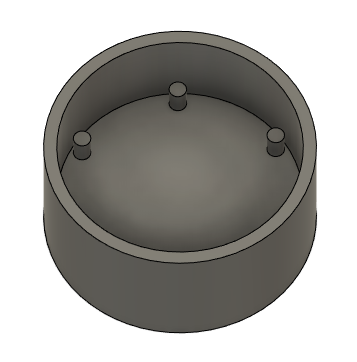

  Denti arrotondati dell'ingranaggio completati all'interno del cilindro
