Come aggiungere sezioni trasversali ad un impalcato del ponte

Aggiungere sezioni trasversali ad un impalcato del ponte in qualsiasi punto lungo il tracciato.

Video: Aggiunta e modifica dell'impalcato del ponte e delle sezioni trasversali delle travi

1. Selezionare il ponte.

   Gli attributi per il ponte verranno visualizzati nella pila.

   Suggerimento È consigliabile inclinare la vista fino a visualizzare le travi del ponte, quindi fare clic su una trave. In questo modo si seleziona il ponte.

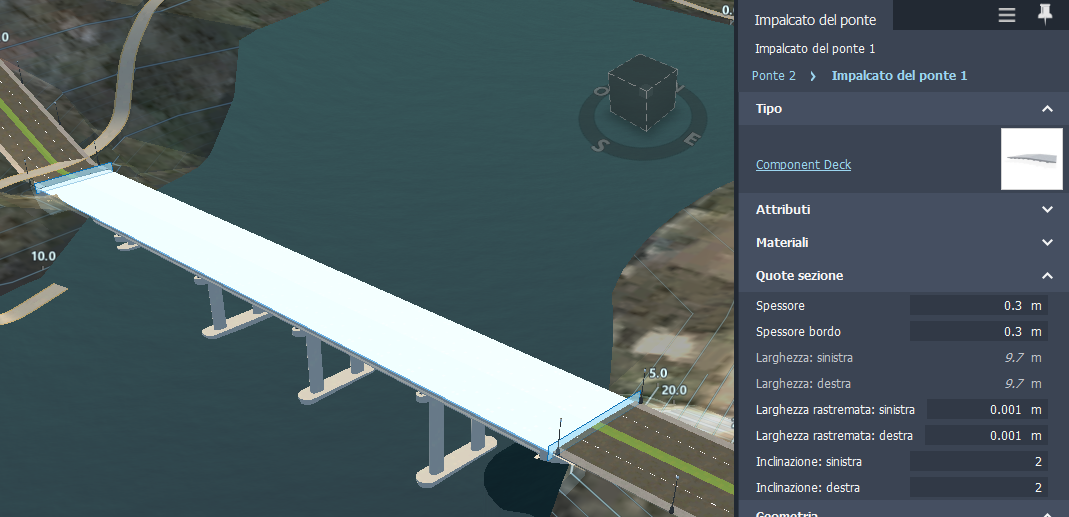

2. Fare clic sull'impalcato del ponte per selezionarlo. Vengono visualizzati gizmo di sezionamento blu nelle progressive iniziale e finale dell'impalcato del ponte. Ogni gizmo di sezionamento rappresenta le modifiche alla geometria dell'impalcato in corrispondenza della posizione di tale sezione trasversale.



   Gli attributi per l'impalcato verranno visualizzati nella pila.

   Suggerimento: visualizzare o nascondere i componenti del ponte per ottenere una vista migliore dell'impalcato del ponte.

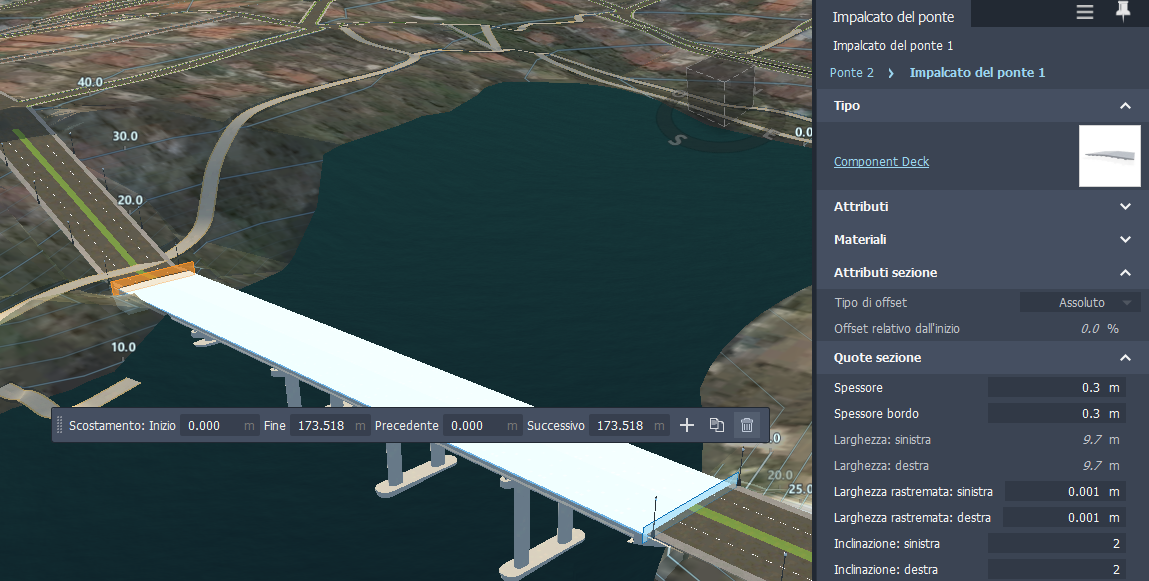

3. Fare clic su un gizmo di sezionamento blu per selezionarlo. Il gizmo di sezionamento selezionato diventa arancione. Gli attributi della sezione verranno visualizzati nella pila relativa alla sezione trasversale dell'impalcato selezionata.



4. Fare clic su nella mini barra degli strumenti o fare clic con il pulsante destro del mouse e scegliere Aggiungi sezione trasversale.

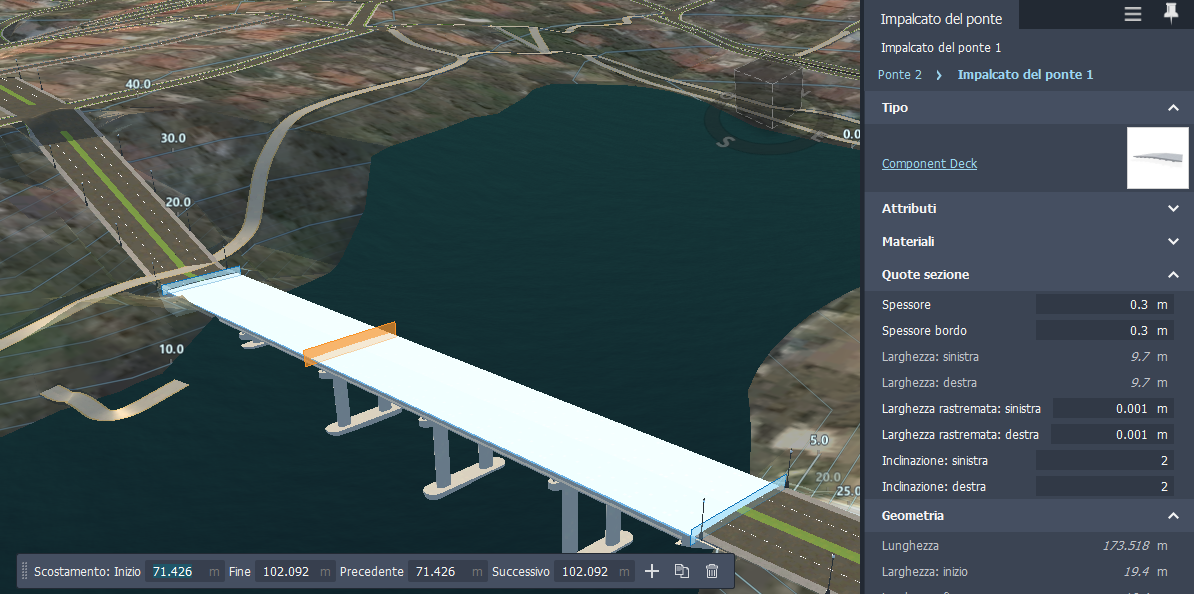

5. Utilizzare il gizmo di sezionamento arancione per scegliere una posizione per la nuova sezione trasversale. Fare di nuovo clic per posizionarla.



   Aggiungendo una sezione trasversale verranno interpolate le quote della geometria dell'impalcato in corrispondenza della posizione in cui viene posizionata.

6. Gli attributi per la nuova sezione trasversale verranno visualizzati nella pila.

7. Esaminare e modificare gli attributi delle sezioni trasversali dell'impalcato in base alle esigenze.
